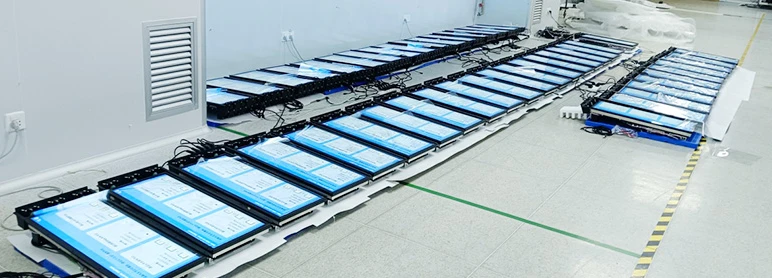

Digitālā displeja tehnoloģija
28 collu LCD stieņu displeju sistēmas ar dubultā -sejas ekrāna iespējām sasniedz vēl nebijušu augstumu displeja inovāciju jomā
Precīzijas inženierija ražošanas izcilībā
28 collu LCD stieņa displeja ražošana prasa īpašu uzmanību detaļām un progresīvām tehnoloģiskām iespējām. Modelis SIN-ZLGs280 ir šīs precizitātes piemērs ar tā rūpīgi izstrādātajiem izmēriem 729,2x161,6x55 mm, kas atspoguļo perfektu līdzsvaru starp formu un funkcionalitāti.

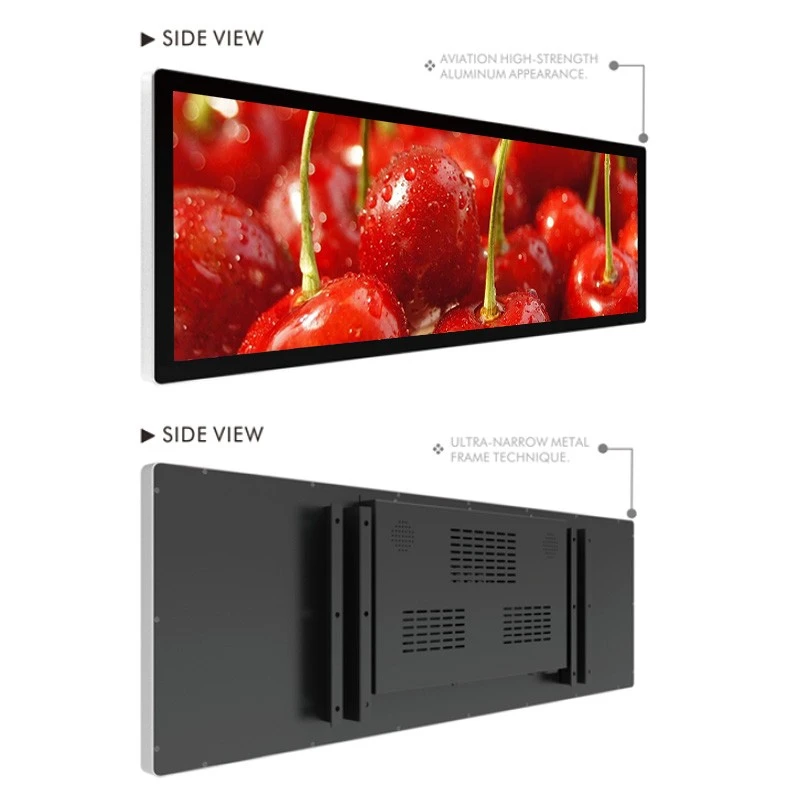

Šis dizains nodrošina īpaši{0}}šauru profilu, kas maksimāli palielina ekrāna nekustamo īpašumu, vienlaikus saglabājot konstrukcijas integritāti, izmantojot aviācijas-pakāpju alumīnija konstrukciju.

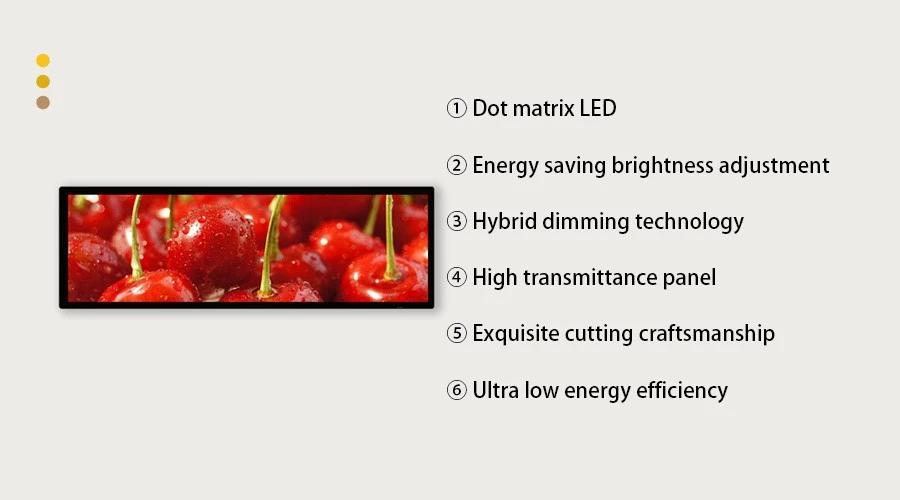

Jebkuras izcilas displeja sistēmas pamatā ir paneļu tehnoloģija. Mūsdienu ražotāji izmanto punktmatricas LED tehnoloģiju apvienojumā ar progresīvām TFT (Thin Film Transistor) konfigurācijām, lai panāktu ievērojamu vizuālo veiktspēju.
1920 × 360 izšķirtspējas ieviešana, kas īpaši optimizēta joslu displeja lietojumprogrammām, nodrošina kristāldzidru satura atveidi visā iegarenā ekrāna formātā. Šī izšķirtspēja, kaut arī netradicionāla salīdzinājumā ar standarta displejiem, lieliski atbilst unikālajai malu attiecībai, kas nepieciešama šīm specializētajām sistēmām optimālai informācijas prezentācijai.

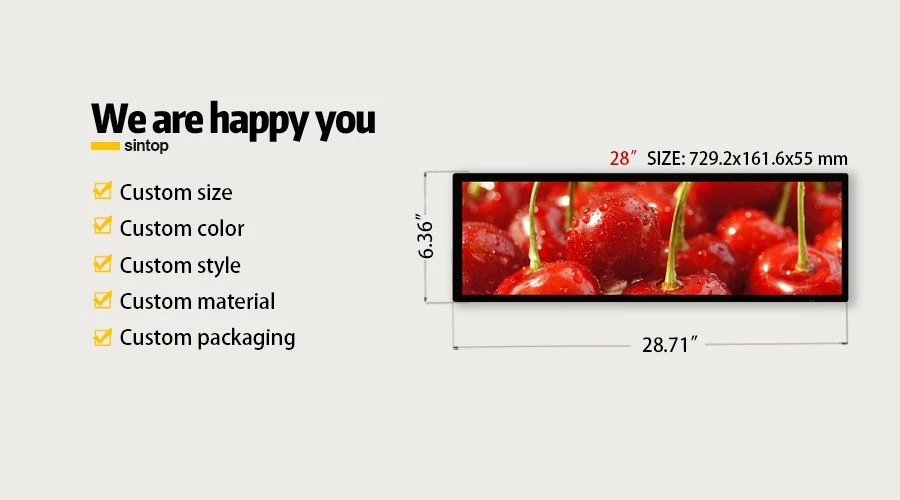

Izmēri
729,2 × 161,6 × 55 mm
Izšķirtspēja
1920 × 360
Būvniecība
Aviācijas{0}}pakāpes alumīnijs
Tehnoloģija
Punktmatricas LED + TFT
Optiskās veiktspējas metrika
Spilgtums 350 cd/m²
Kontrasts 1400:1
Krāsu dziļums 16,7 M krāsas
Reakcijas laiks 6ms
Skata leņķis 178 grādi / 178 grādi
Hibrīda aptumšošanas tehnoloģija automātiski pielāgo spilgtuma līmeņus, pamatojoties uz apkārtējā apgaismojuma apstākļiem un satura prasībām.

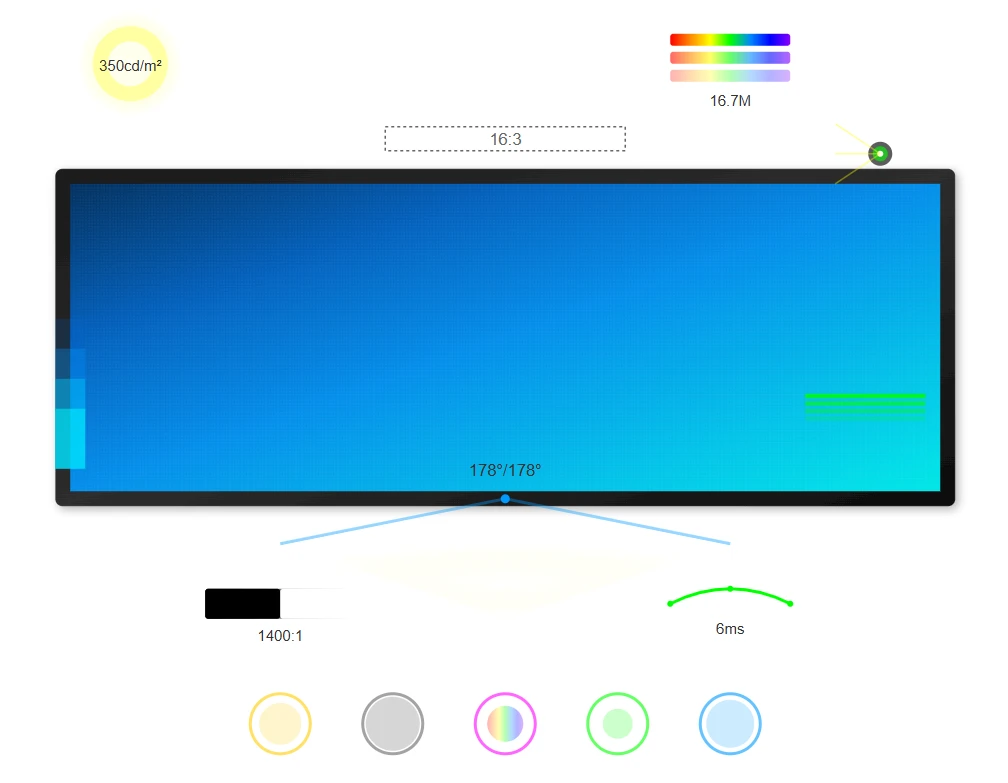

Uzlabota paneļa tehnoloģija un optiskā veiktspēja
Šīs izsmalcinātās sistēmas pamatā ir uzlabota LCD paneļa tehnoloģija, kas darbojas ar malu attiecību 16:3, specifikācija, kas ir unikāli pielāgota komerciālai un mazumtirdzniecības videi.
Spilgtuma specifikācija 350 cd/m² atspoguļo rūpīgi kalibrētu līdzsvaru, nodrošinot redzamību dažādos apgaismojuma apstākļos, vienlaikus saglabājot energoefektivitāti. Šis joslu displejs nodrošina izcilu krāsu reproducēšanu ar 16,7 M krāsu dziļumu (8 biti), nodrošinot spilgtu un precīzu krāsu attēlojumu, kas ir ļoti svarīgs reklāmas un informācijas displeja lietojumprogrammām.
Kontrasta attiecība 1400:1 šajā uzlabotajā sistēmā parāda ražotāja apņemšanos nodrošināt attēla kvalitāti. Šī specifikācija nodrošina dziļus melnos un izcili baltos toņus, radot dinamisku vizuālo saturu, kas piesaista uzmanību konkurējošā mazumtirdzniecības vidē.
Skata leņķa specifikācija 178 grādi/178 grādi nozīmē, ka šis joslas displejs saglabā nemainīgu attēla kvalitāti neatkarīgi no skatītāja pozīcijas, kas ir būtisks faktors publiskā displeja lietojumprogrammām, kur auditorija tuvojas no dažādiem leņķiem.
Šīs sistēmas reakcijas laika optimizācija 6 ms novērš kustības izplūšanu un dubļu efektus, kas ir īpaši svarīgi, rādot dinamisku saturu vai videoreklāmas. Šī ātrā reakcija nodrošina vienmērīgas pārejas un izteiksmīgu kustību atveidi, uzlabojot kopējo skatīšanās pieredzi
Ražošanas procesa izcilība

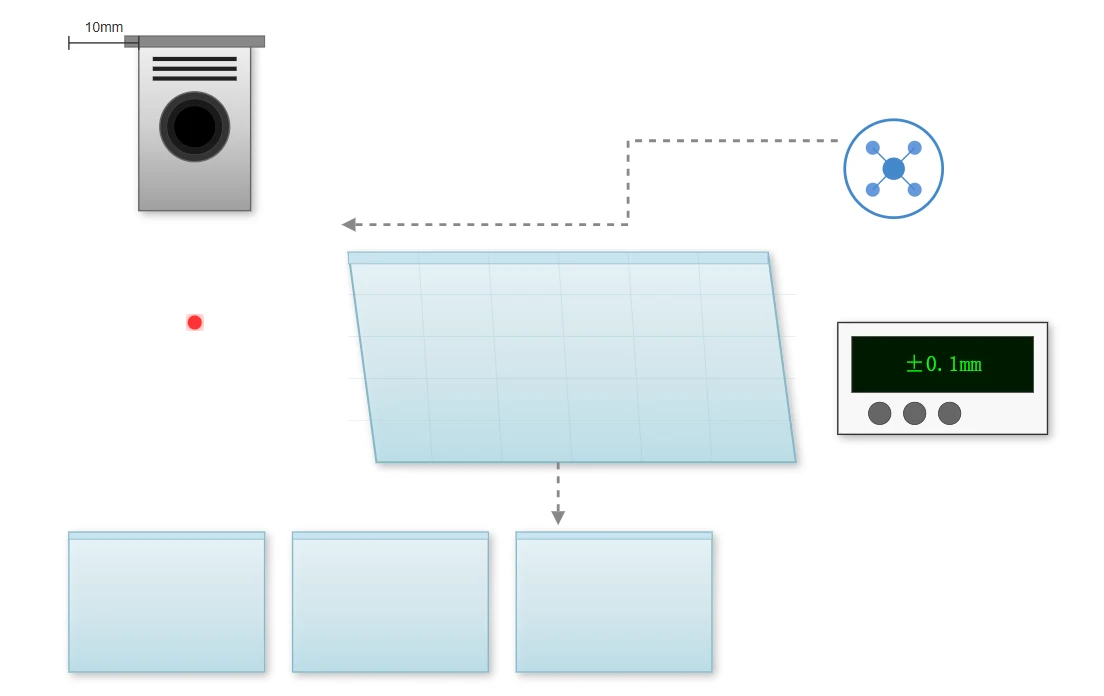

Substrāta sagatavošana
Sākotnējā fāze sākas ar pamatnes sagatavošanu, kur īpaši{0}}tīra stikla paneļi tiek ķīmiski nostiprināti un precīzi griezti. Ražotnē tiek izmantota lāzergriešanas tehnoloģija, lai sasniegtu pielaides ±0,1 mm robežās, nodrošinot perfektu paneļu izlīdzināšanu un viengabalainu montāžu.

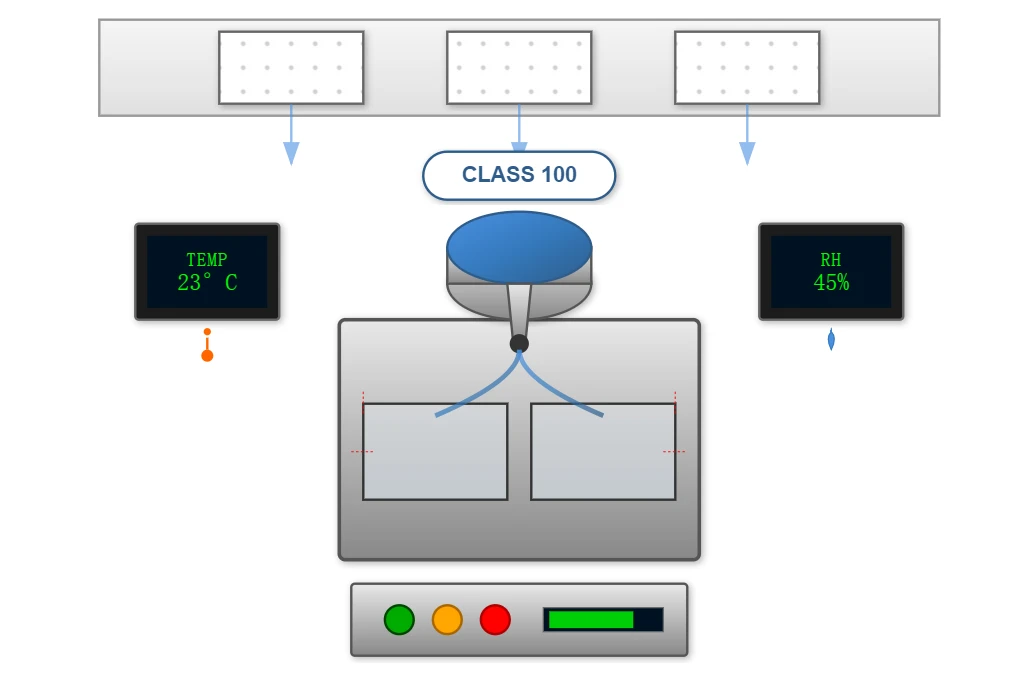

Šķidro kristālu injekcija
Šķidro kristālu iesmidzināšanas procesam ražošanai nepieciešama tīras telpas vide, kas atbilst 100. klases standartiem. Temperatūras un mitruma kontroles sistēmas nodrošina optimālus apstākļus visā montāžas procesā, saglabājot temperatūru 23 grādi ± 1 grādi un mitrumu 45% ± 5%. Šīs stingrās vides kontroles novērš piesārņojumu un nodrošina konsekventu šķidro kristālu izlīdzināšanu visā virsmā.

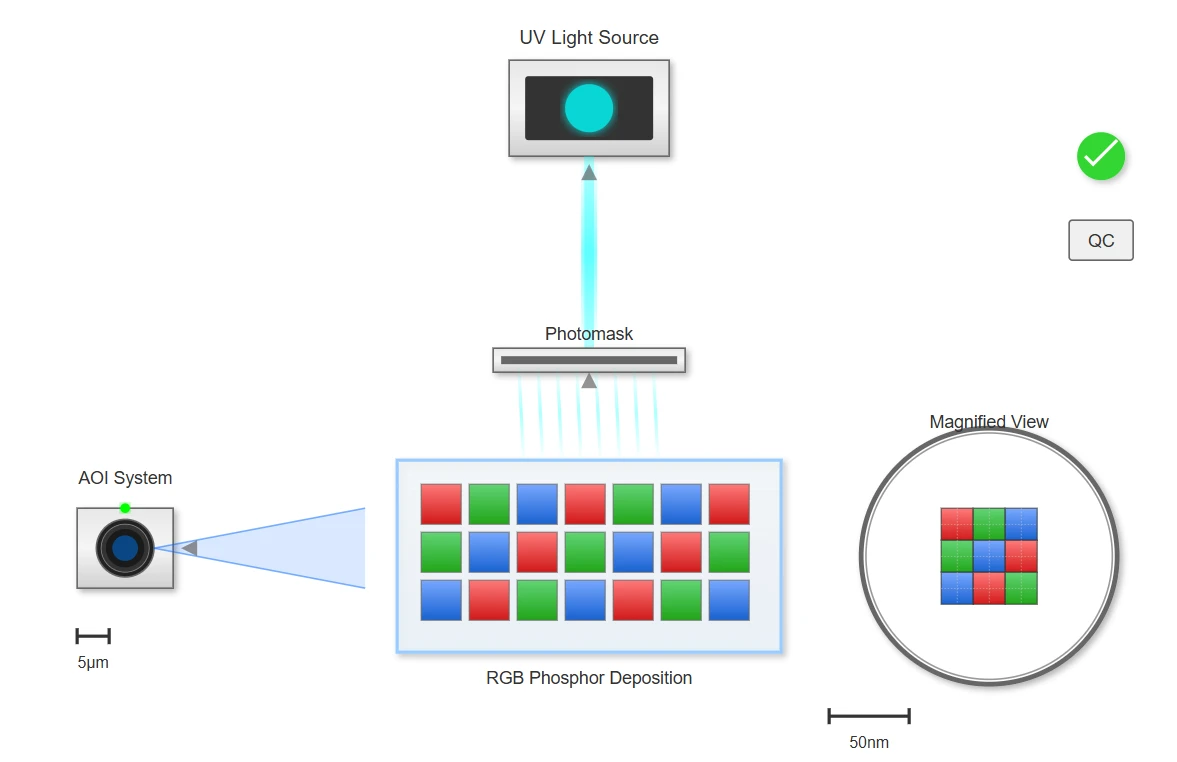

Krāsu filtra lietojumprogramma
Krāsu filtru izmantošana ražošanā izmanto progresīvas fotolitogrāfijas metodes. Katrs pikselis satur precīzi nogulsnētu sarkano, zaļo un zilo fosforu ar nogulsnēšanās precizitāti, ko mēra nanometros. Ražošanas procesā ir iekļauti vairāki kvalitātes kontroles kontrolpunkti, kuros katram stieņa displejam tiek veikta optiskā pārbaude, izmantojot automatizētas redzes sistēmas, kas spēj noteikt defektus, kuru izmērs ir līdz 5 mikrometriem.

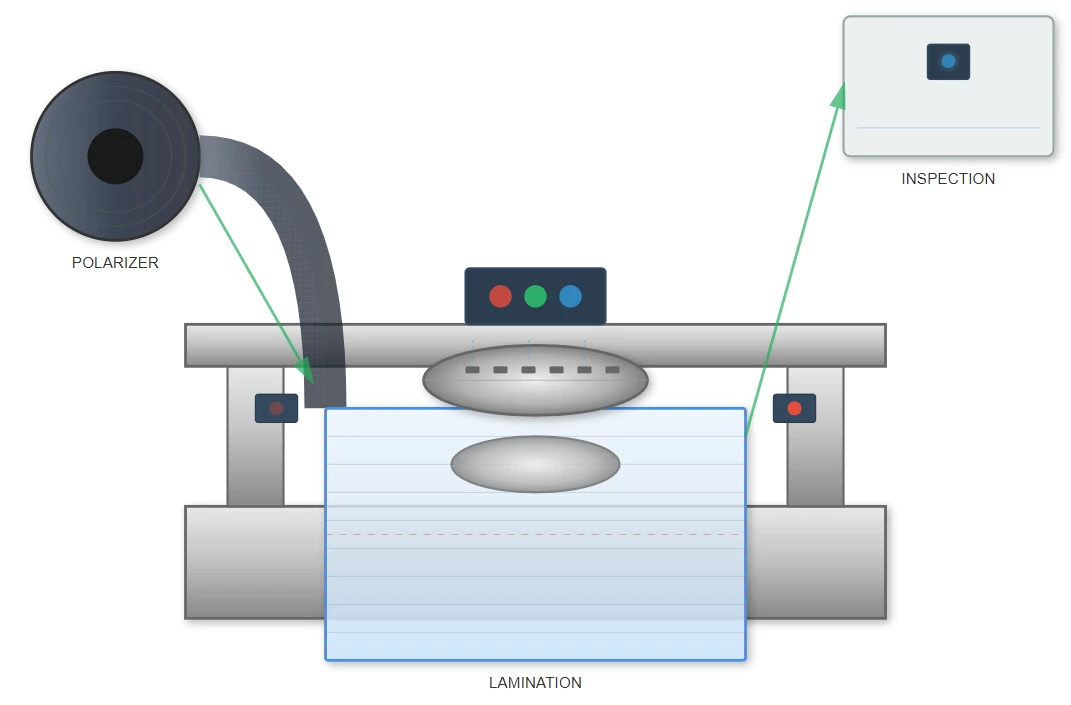

Polarizatora stiprinājums
Polarizatora piestiprināšanas fāze ir vēl viens būtisks ražošanas posms. Augstas -caurlaidības polarizācijas plēves tiek uzklātas, izmantojot precīzas laminēšanas iekārtas, kas novērš gaisa burbuļus un nodrošina vienmērīgu saķeri ar virsmu. Polarizatora izlīdzināšanas precizitāte tieši ietekmē kontrasta attiecību un skata leņķa veiktspēju, padarot šo soli par izšķirošu, lai sasniegtu profesionālās-pakāpes specifikācijas.

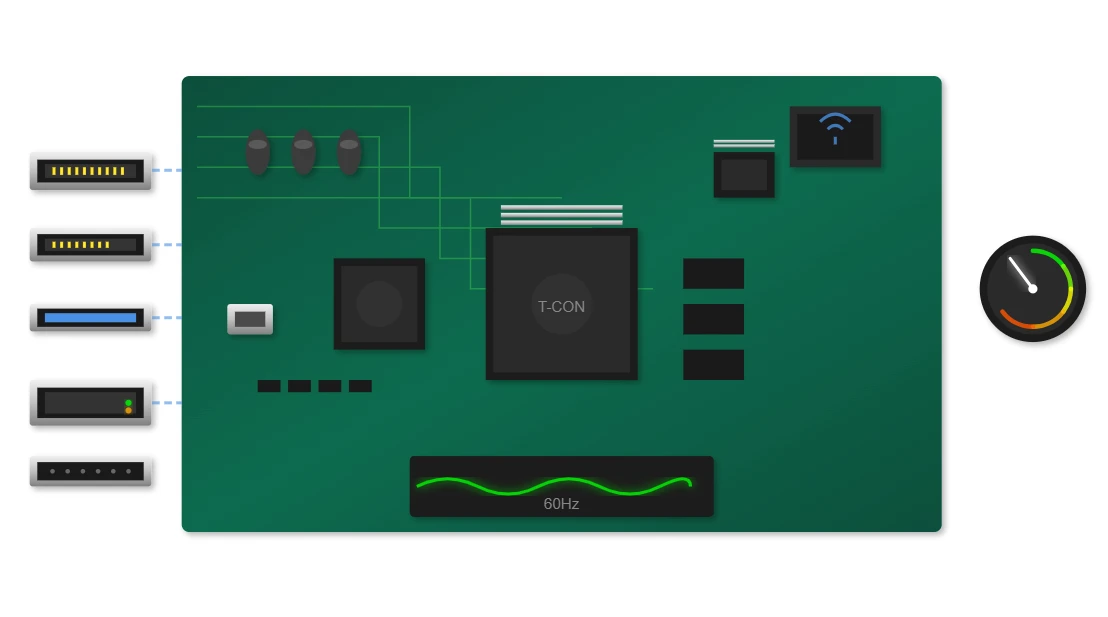

Elektroniskās integrācijas un kontroles sistēmas
Šī bāra displeja elektroniskajā mugurkaulā ir iekļautas sarežģītas draiveru shēmas un vadības sistēmas. Uzlaboto laika kontrolleru (T-CON) integrācija nodrošina precīzu pikseļu adresēšanu un atsvaidzes intensitātes pārvaldību visā panelī.
Darbojoties ar standarta atsvaidzes intensitāti 60 Hz, sistēma nodrošina veiktspēju bez mirgošanas{1}}, kas ir ļoti svarīga ilgstošam skatīšanās periodam komerciālos lietojumos.
Enerģijas efektivitāte
Maksimālā jauda: 120 W (divpusējs)
Gaidstāves jauda: < 1W
Nozarē -vadošā energoefektivitāte
Savienojuma opcijas
HDMI
DisplayPort
Ethernet
Bezvadu
USB
RS-232
Enerģijas patēriņa salīdzinājums starp standarta displejiem un 28 collu LCD joslas displeju
Darbības vides diapazons
Temperatūras diapazons no 0 līdz 50 grādiem
Mitruma tolerance 10% līdz 85% RH
MTBF reitings 30 000 stundas

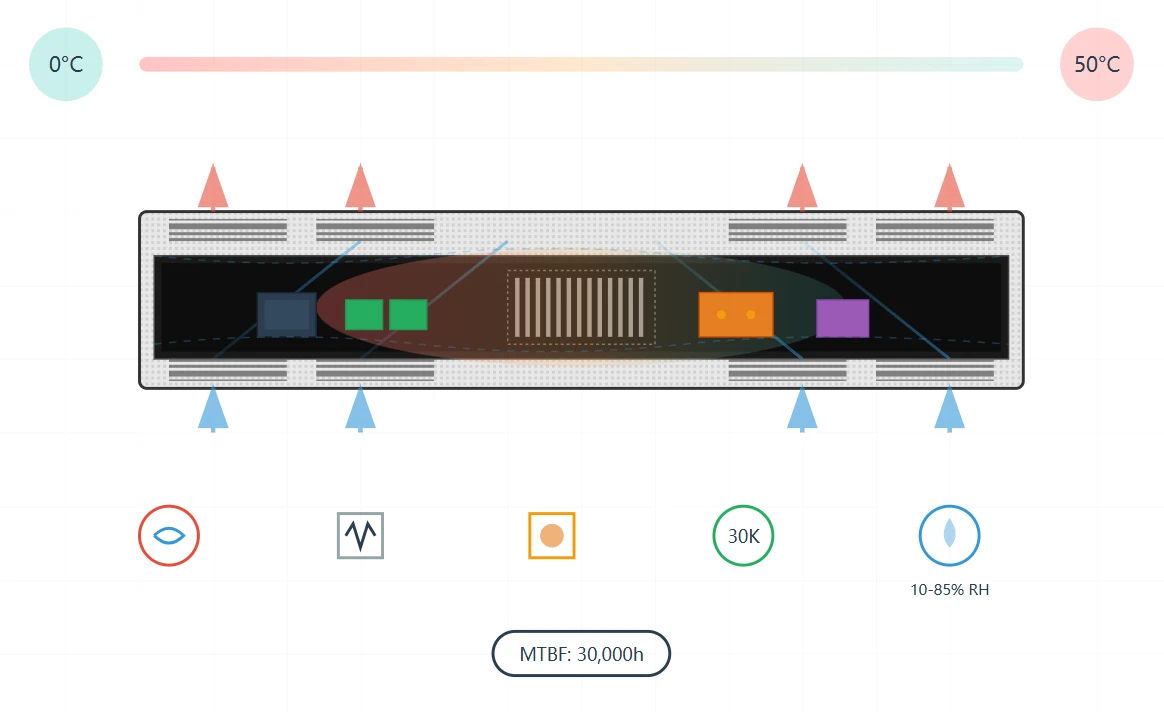

Siltuma vadība un uzticamības inženierija
Termiskā vadība ir būtisks projektēšanas un ražošanas aspekts. Stieņa displeja iegarenās formas faktors rada unikālas termiskās problēmas, kas prasa inovatīvus dzesēšanas risinājumus.
Pasīvās dzesēšanas ieviešana, izmantojot stratēģisku ventilācijas izvietojumu un siltuma izlietnes integrāciju, nodrošina optimālu darba temperatūru bez trokšņa un aktīvās dzesēšanas sistēmu apkopes prasībām.
Šasijas dizainā ir iekļauti termiskās modelēšanas dati, lai optimizētu gaisa plūsmas modeļus. Skaitļojošās šķidruma dinamikas simulācijas nosaka ventilācijas spraugu izvietojumu un iekšējo komponentu novietojumu, lai maksimāli palielinātu konvektīvās dzesēšanas efektivitāti.
Rezultāts ir sistēma, kas spēj nepārtraukti darboties apkārtējās vides temperatūrā no 0 līdz 50 grādiem, vienlaikus saglabājot komponentu temperatūru drošās darbības robežās.
Uzticamības pārbaudes protokoli
Paātrināta mūža pārbaude dažādos apstākļos
Siltuma cikls starp ekstremāliem temperatūras diapazoniem
Vibrācijas izturības novērtējums transportēšanas izturībai
Deg{0}}pārbaudē paaugstinātā temperatūrā
Vides stresa skrīninga procedūras
Reāli-pasaules lietojumprogrammu scenāriji

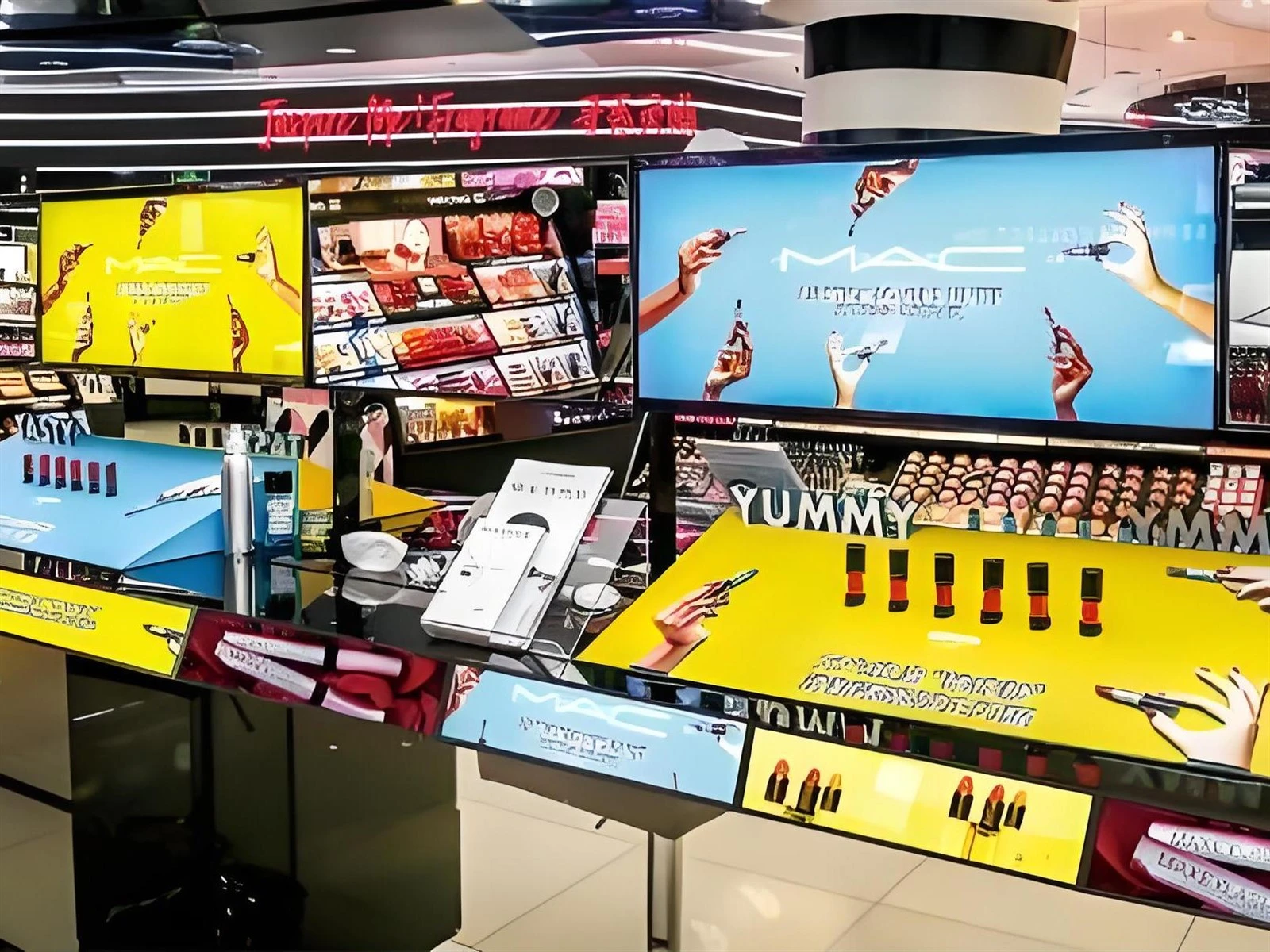

Mazumtirdzniecības vide
Mazumtirdzniecības iestatījumos šīs sistēmas kalpo kā dinamiski displeja risinājumi{0}}plauktu malās, nodrošinot reāllaika cenu atjauninājumus un reklāmas saturu tieši pirkuma vietā. Iegarenais formāts lieliski papildina standarta plauktu izmērus, radot integrētu digitālās tirdzniecības risinājumu.

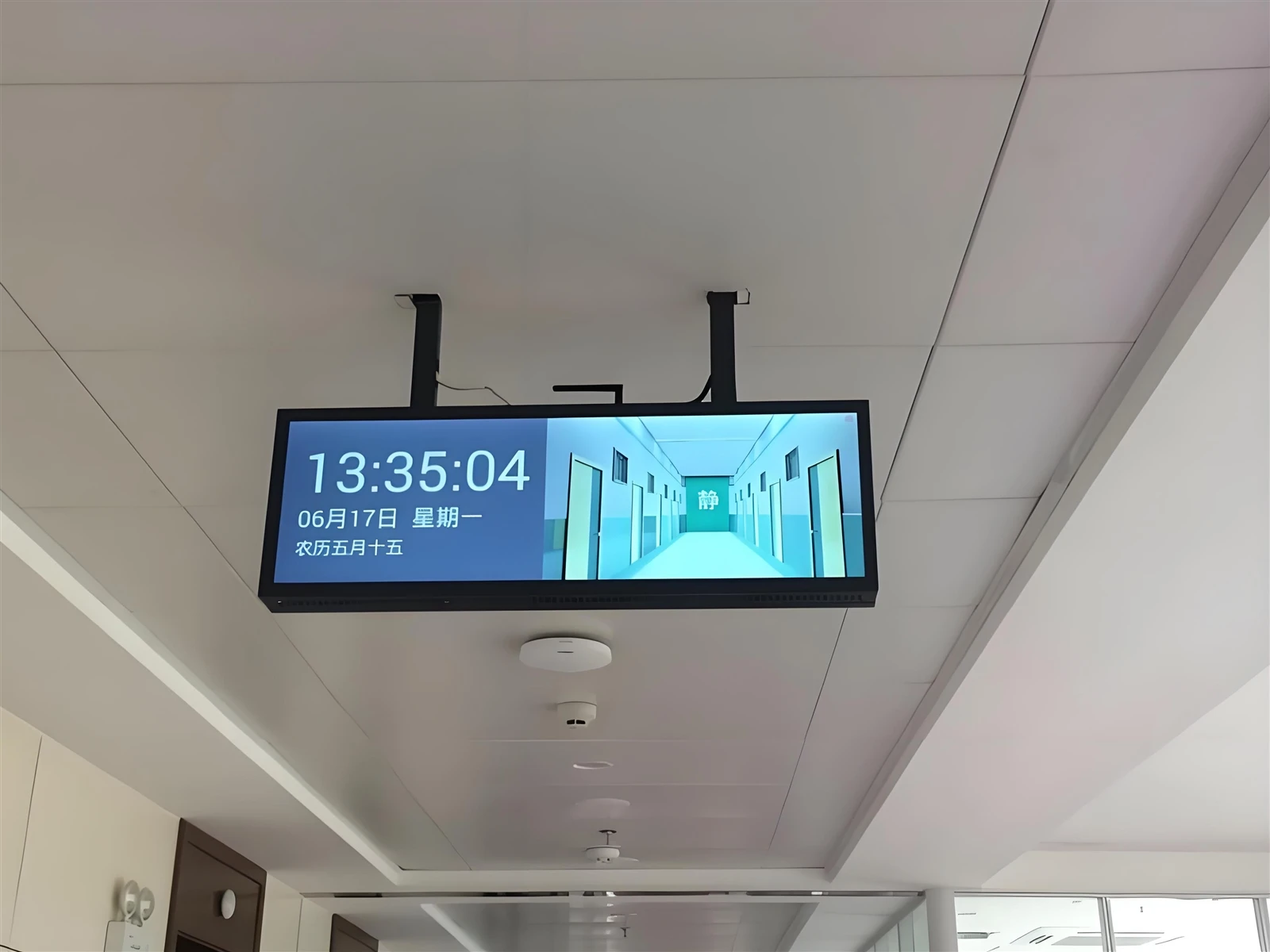

Transporta mezgli
Lidostas un dzelzceļa stacijas izmanto šos displejus izlidošanas un ierašanās informācijai, un plašais formāts nodrošina lielisku pasažieru informācijas sistēmu redzamību. Lielais spilgtums nodrošina lasāmību pat spilgtā, dabiski apgaismotā vidē.
Korporatīvā vide

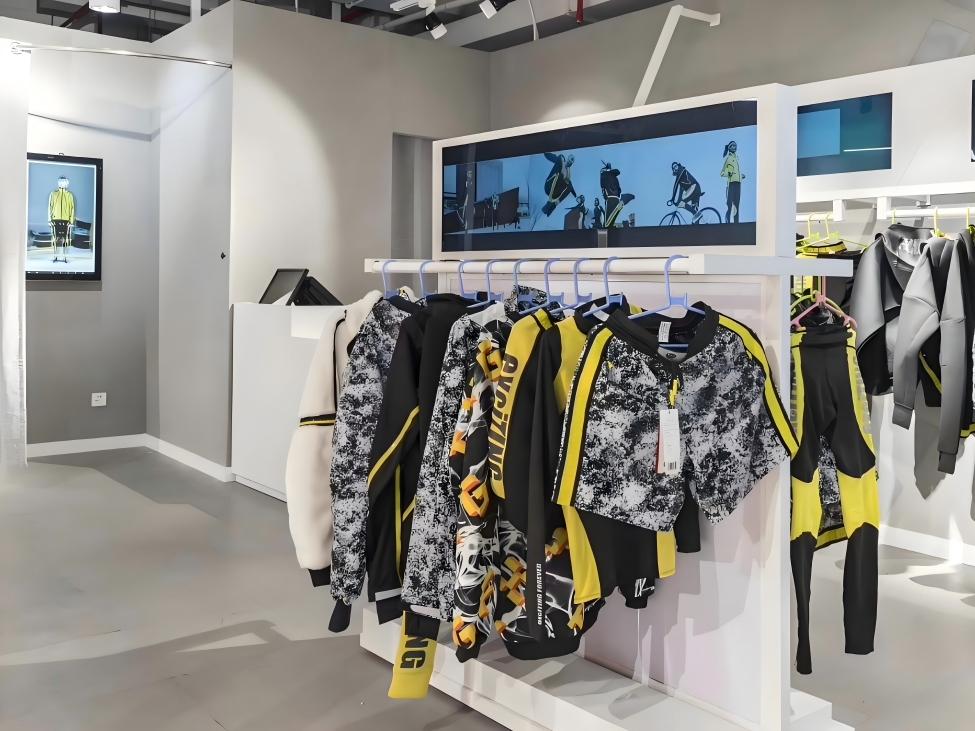

Mazumtirdzniecības modes vide Mazumtirdzniecības modes vidē bāra displejs darbojas kā izsmalcināts tirdzniecības rīks. Apģērbu veikali, kas aprīkoti ar šīm sistēmām, var rādīt reklāmas piedāvājumus, sezonas kolekcijas un{1}}reāllaika krājumu atjauninājumus. Displeji uzlabo iepirkšanās pieredzi, piedāvājot stila ieteikumus, izmēru pieejamību un populāras preces visā veikalā.

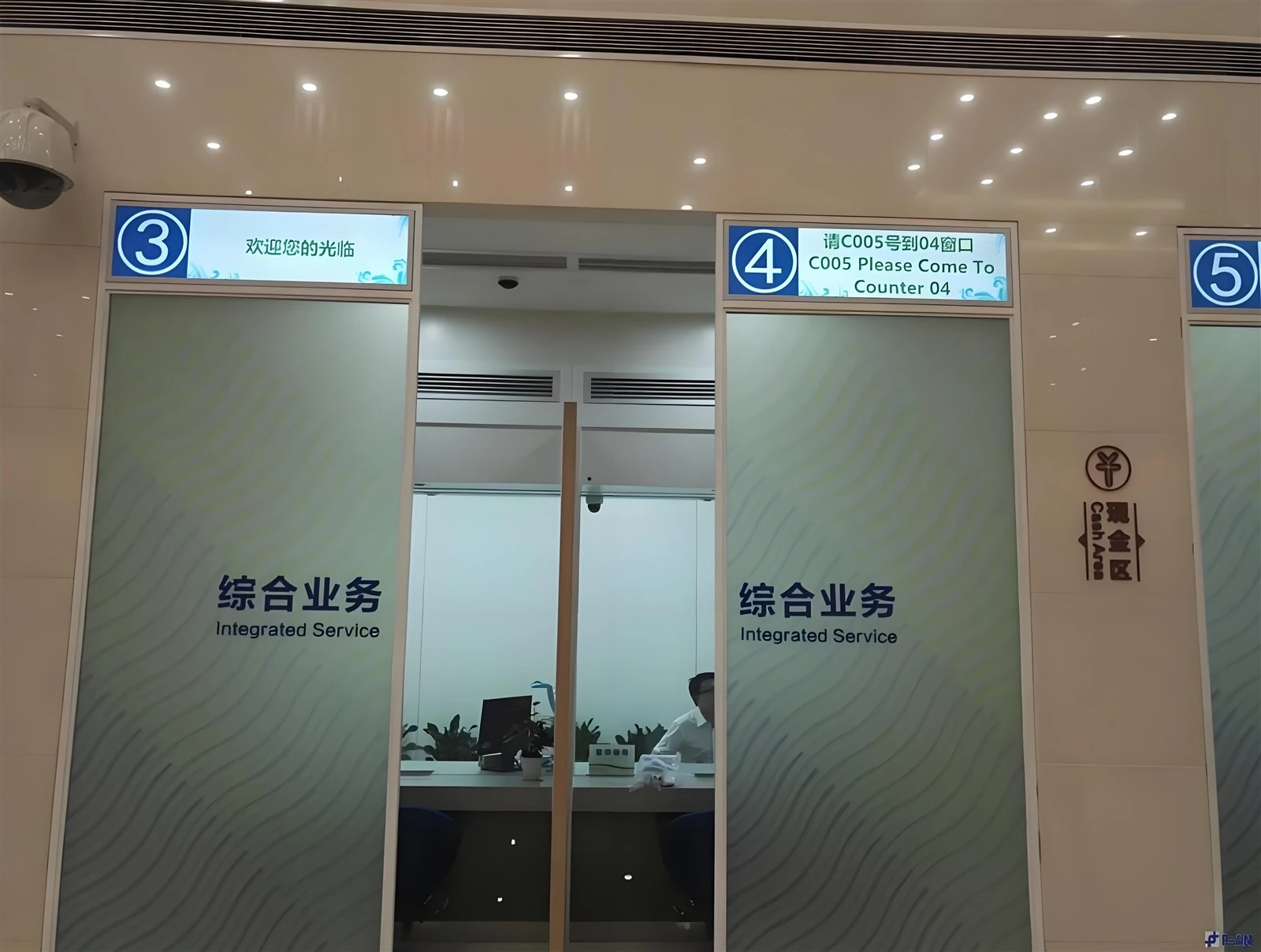

Bankas un finanses
Banku un finanšu sektors ir izmantojis šo tehnoloģiju rindu pārvaldībai un likmju displeja lietojumprogrammām. Iespēja vienlaikus rādīt vairākas datu straumes padara to ideāli piemērotu valūtas maiņas kursu un biržas rādītāju parādīšanai.
Satura pārvaldība un displeja optimizācija
Šīs tehnoloģijas efektīvai izmantošanai ir nepieciešamas sarežģītas satura pārvaldības stratēģijas. Unikālajai malu attiecībai ir nepieciešams īpaši formatēts saturs, kas maksimāli palielina pieejamo ekrāna nekustamo īpašumu. Profesionāla satura izveide šīm lietojumprogrammām ietver instalācijas vidē raksturīgo skatīšanās attālumu un leņķu izpratni.
Dinamiskā satura plānošana šīm sistēmām nodrošina laika{0}}atkarīgu satura rotāciju, kas ir saskaņota ar uzņēmējdarbības darbībām un klientu trafika modeļiem. Uzlabotās satura pārvaldības sistēmas atbalsta vairāku-zonu izkārtojumus, ļaujot vienlaikus attēlot dažādus satura veidus visā virsmā. Šī iespēja pārveido Bar Display par daudzpusīgu saziņas platformu, kas spēj sniegt mērķtiecīgus ziņojumus noteiktām auditorijām.
Datu plūsmu integrācija satura sistēmās nodrošina informācijas{0}}rādīšanu reāllaikā. Neatkarīgi no tā, vai tiek rādītas sociālo mediju plūsmas, ziņu atjauninājumi vai biznesa rādītāji, sistēma kļūst par dinamisku informācijas portālu. Iespēja integrēties ar dažādiem datu avotiem, izmantojot API un RSS plūsmas, nodrošina, ka saturs paliek aktuāls un atbilstošs.
Satura pārvaldības līdzekļi
Plānotais saturs
Laika{0}}balstīta satura rotācija
Reāllaika-atjauninājumi
Tiešraides datu integrācija
Analytics
Satura veiktspējas rādītāji
Vairāku{0}}zonu izkārtojumi
Vienlaicīga satura parādīšana
Attālā vadība
Uz mākoņa -balstīta vadības sistēma
Vairāku{0}}valodu atbalsts
Globālā satura izvietošana

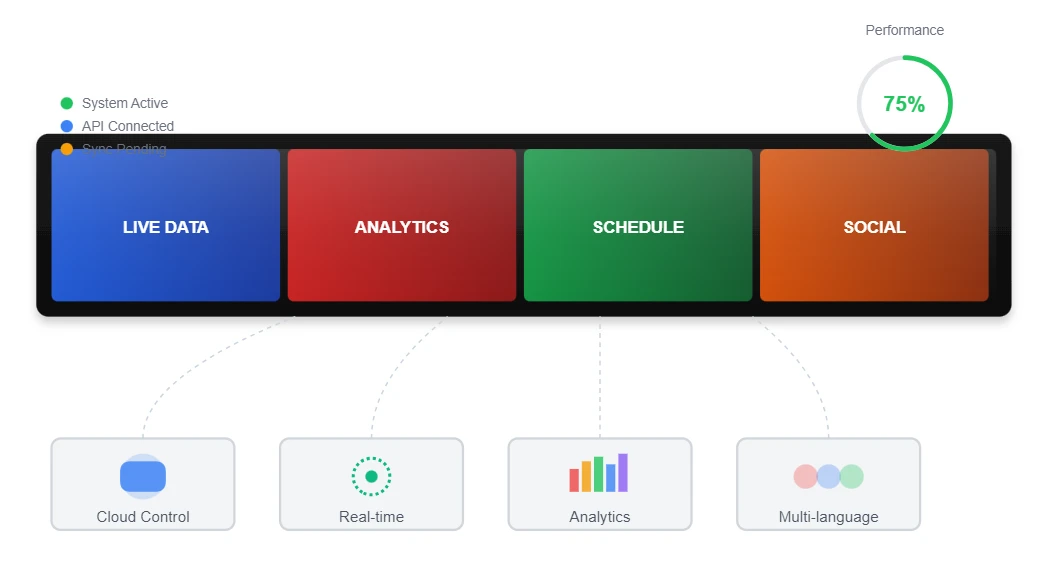

Satura zonas konfigurācija
Pagarinātais formāts nodrošina radošu satura zonējumu, ļaujot vienlaikus parādīt vairāku veidu informāciju, vienlaikus saglabājot vizuālo harmoniju.
Optimāli satura izmēri
Ieteicamā izšķirtspēja: 1920 × 360 pikseļi
Malu attiecība: 16:3
Satura atsvaidzes intensitāte: 60Hz
Uzstādīšanas un montāžas apsvērumi
Montāžas iespējas
Sienas montāža
Droša kronšteinu sistēma, kas nodrošina portreta vai ainavas orientāciju ar slīpuma regulēšanas iespējām. Ātrās -atlaišanas mehānisms ērtai piekļuvei apkopei.
Griestu piekare
Piekarināms montāžas komplekts ar{0}}regulējama augstuma kabeļiem. Piemērots vidēm ar augstiem-griestiem, kur nav iespējams uzstādīt pie sienas.
Plauktu integrācija
Pielāgoti kronšteini, kas paredzēti nemanāmai integrācijai ar standarta mazumtirdzniecības plauktu sistēmām. Minimāls dizains saglabā vērtīgu vietu plauktā.
Svara specifikācijas
Vienpusējs{0}}modelis: 3,2 kg
Divpusējs{0}}modelis: 4,5 kg
Uzstādīšanas apsvērumi
Kabeļu pārvaldība
Divpusējās -pusējās{1}}sejas sistēmas prasa rūpīgu barošanas un signāla kabeļu maršrutēšanu, lai saglabātu tīru, profesionālu izskatu.
Integrēti kabeļu kanāli montāžas aparatūrā
Slēptie savienojuma nodalījumi
Ātri{0}}pievienojiet termināļus vienkāršai uzstādīšanai
Vides faktori
Apkārtējās gaismas sensora integrācija
Atspīdumu samazināšana augsta{0}}apgaismojuma vidē
Aizsardzība pret putekļiem un mitrumu
Uzstādīšanas laiks ~30 minūtes
Kvalitātes nodrošināšanas un testēšanas protokoli
Ražošanas izcilībai ražošanā ir nepieciešami visaptveroši kvalitātes nodrošināšanas protokoli. Katrai iekārtai tiek veikta plaša pārbaude visā ražošanas procesā, sākot no atsevišķu komponentu verifikācijas līdz galīgai sistēmas validācijai.
Optiskā pārbaude
Spilgtuma vienmērīguma mērījumi visā panelī
Krāsu precizitātes pārbaude atbilstoši nozares standartiem
Skata leņķa pārbaude vairākās pozīcijās
Defektu noteikšana, izmantojot augstas izšķirtspējas{0}}attēlveidošanas sistēmas
Spilgtuma un kontrasta kalibrēšanas pārbaude
Elektriskā pārbaude
Enerģijas patēriņa mērīšana dažādos spilgtuma līmeņos
Signāla integritātes pārbaude visās ievades saskarnēs
Elektromagnētiskās saderības pārbaude
Barošanas avota stabilitāte mainīgos slodzes apstākļos
Vadības sistēmas funkcionalitātes validācija
Vides testēšana
Temperatūras cikliskums no -20 grādiem līdz 60 grādiem
Mitruma iedarbības pārbaude (95% RH pie 40 grādiem)
Vibrācijas izturības pārbaude atbilstoši ISTA standartiem
Sāls izsmidzināšanas pārbaude korozijas izturībai
Ilgstoša-darbības apdegums-testīnā
Starptautiskie atbilstības standarti
ISO 9001
Kvalitātes vadība
CE
Eiropas atbilstība
FCC
EMC atbilstība
RoHS
Vides drošība
UL
Drošības standarti

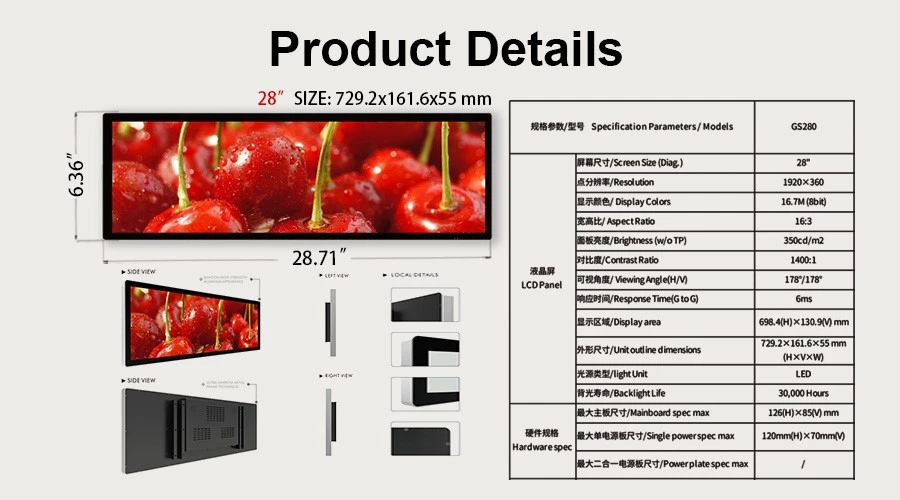

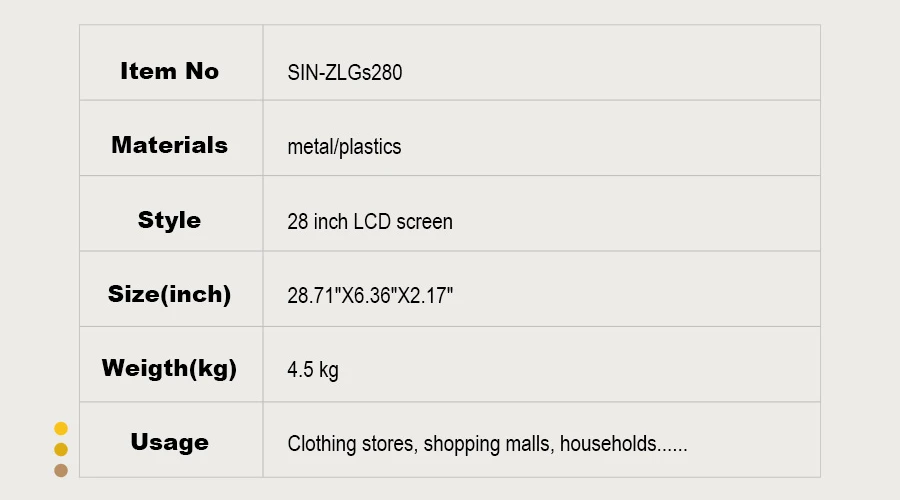

Tehnisko specifikāciju kopsavilkums
Displeja parametri
Izmērs28 collas
Izšķirtspēja1920 × 360
Malu attiecība 16:3
Spilgtums350 cd/m²
Kontrasta attiecība 1400:1
Skata leņķis178 grādi / 178 grādi
AtbildeLaiks 6ms
Fizikālās īpašības
Izmēri729,2×161,6×55 mm
Svars (viens)3,2 kg
Svars (divkāršs)4,5 kg
BūvniecībaAlumīnija sakausējums
Priekšējais rāmisĪpaši-šaurs
MontāžaSaderīgs ar VESA
Elektriskās specifikācijas
Strāvas padeve100-240V maiņstrāva
Maksimālā jauda120W
Gaidstāves barošana< 1 W
SaskarnesHDMI, DP, USB
TīklsEthernet, Wi{0}}Fi
KontroleRS-232, IR
Vides
Darba temp0 grāds - 50 grāds
Uzglabāšanas temp-20 grādi - 60 grādi
Mitrums10% - 85% RH
MTBF30 000 stundas
IP reitingsIP54 priekšpuse
DzesēšanaPasīvs
