Displeja tehnoloģijas attīstība
Displeju tehnoloģiju attīstība ir sasniegusi revolucionāru pavērsienu, izstrādājot caurspīdīgas elastīgas plēves ekrāna sistēmas. Šie modernākie-displeji atspoguļo paradigmas maiņu vizuālās informācijas integrācijā fiziskajā vidē, piedāvājot vēl nebijušas iespējas mazumtirdzniecības, arhitektūras un komerciāliem lietojumiem.
Caurspīdīgā ekrāna tehnoloģija, jo īpaši 27" x 10" formas faktors ar 1920x1080 Full HD izšķirtspēju, demonstrē izsmalcinātu inženieriju, kas nepieciešama, lai līdzsvarotu optisko skaidrību ar displeja veiktspēju.
Galvenās tehniskās specifikācijas
Izmēri
27 x 10 collu formas koeficients ar malu attiecību 2,7:1
Izšķirtspēja
1920x1080 Full HD ar 81,48 PPI blīvumu
Spilgtums
200/600 cd/m² (APL 100%/25%)
Caurlaidība
43% gaismas caurlaidība ar optisko skaidrību

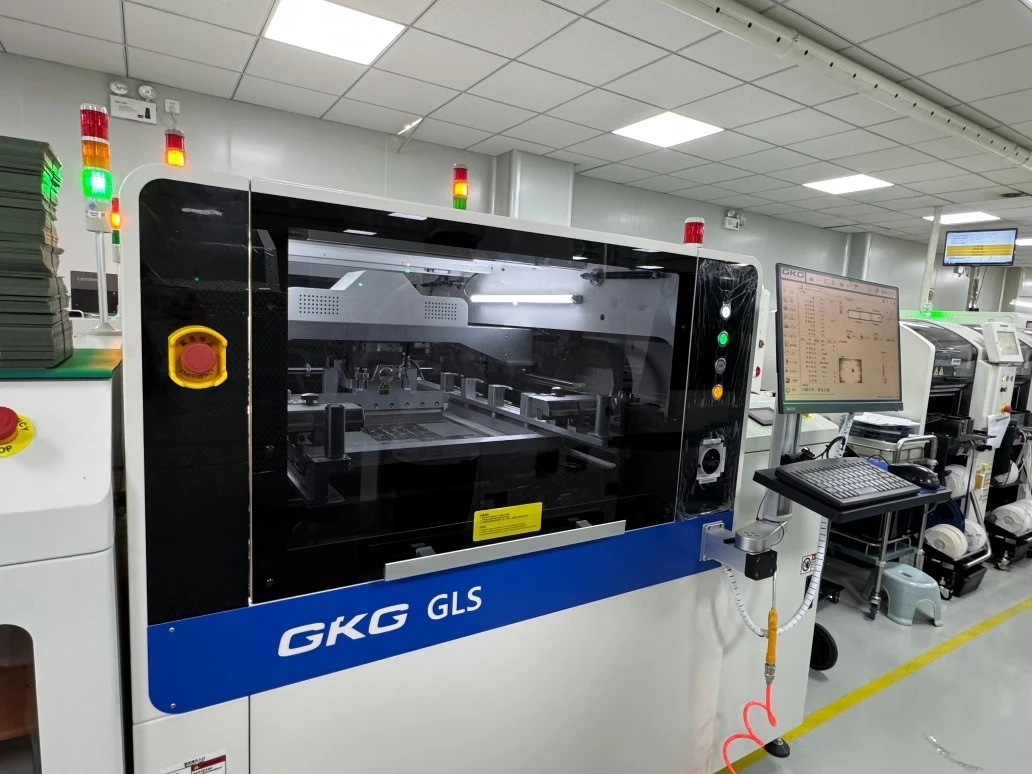

Galvenā paneļa tehnoloģija un ražošanas process
Mūsdienu caurspīdīgo displeju pamats ir uzlabotā paneļu tehnoloģija, kas nodrošina ievērojamu 43% gaismas caurlaidību, vienlaikus saglabājot vizuālo precizitāti. Šis īpatnējais caurlaidības procents atspoguļo optimālu līdzsvaru, kas panākts, izmantojot precīzas ražošanas procesus.
Caurspīdīgajā displeja panelī tiek izmantota sarežģīta caurspīdīgu vadošu oksīdu (TCO) matrica, galvenokārt indija alvas oksīds (ITO), kas tiek nogulsnēts ar magnetrona izsmidzināšanu temperatūrā, kas sasniedz 300 grādus, ar nogulsnēšanās ātrumu 50–100 nm/min.
Ražošanas process sākas ar substrāta sagatavošanu, kurā īpaši dzidrs stikls ar mazāk nekā 0,1% dzelzs saturu tiek pakļauts daudzpakāpju tīrīšanas procesam, kas ietver ultraskaņas vannu 60 grādu temperatūrā 15 minūtes, kam seko plazmas apstrāde ar 150 W 120 sekundes. Tas nodrošina virsmas enerģijas līmeni, kas pārsniedz 72 dīnus/cm, kas ir ļoti svarīgi turpmākai slāņa saķerei.
Pikseļu arhitektūrā tiek izmantota unikāla konfigurācija, kur katrs apakšpikselis{0}}aizņem tikai 35% no tam paredzētās platības, atstājot 65% caurspīdīgus. Šis dizains nodrošina 43% kopējo gaismas caurlaidību, vienlaikus saglabājot 1500:1 kontrasta attiecību. Attālums starp pikseļiem, kas pazīstams kā diafragmas atvēruma koeficients, ir precīzi aprēķināts 0,126 mm, optimizējot līdzsvaru starp caurspīdīgumu un attēla kvalitāti.
Precīzijas ražošana
Polimēru izkliedēti šķidro kristālu slāņi ar biezuma izmaiņām, kas kontrolētas ±2 nanometru robežās
Ražošanas procesa pārskats
Ultra{0}}dzidrajam stiklam ar dzelzs saturu mazāk nekā 0,1% tiek veikta daudzpakāpju tīrīšana, kas ietver ultraskaņas vannu 60 grādu temperatūrā 15 minūtes.
Substrāti tiek apstrādāti ar plazmu ar 150 W jaudu 120 sekundes, lai nodrošinātu, ka virsmas enerģijas līmenis pārsniedz 72 dynus/cm optimālai slāņa saķerei.
Indija alvas oksīds (ITO), kas tiek nogulsnēts ar magnetrona izsmidzināšanu temperatūrā, kas sasniedz 300 grādus, ar nogulsnēšanās ātrumu 50–100 nm/min.
Precīza pikseļu arhitektūra, kurā katrs apakšpikselis{0}}aizņem tikai 35% no tam noteiktā laukuma, atstājot 65% caurspīdīgu optimālai gaismas caurlaidībai.
Fona apgaismojuma inženierija un spilgtuma pārvaldība
Uzlabotas fona apgaismojuma sistēmas nodrošina optimālu spilgtuma kontroli, vienlaikus saglabājot caurspīdīgumu un energoefektivitāti
Dubultā spilgtuma specifikācija 200/600 cd/m² (APL 100%/25%) atklāj sarežģītas fona apgaismojuma pārvaldības iespējas. Fona apgaismojuma sistēmā tiek izmantota mala{5}}izgaismota LED tehnoloģija ar kvantu punktu uzlabošanas plēvēm (QDEF), kas nodrošina 92% no DCI-P3 krāsu gammas.
Gaismas diožu bloks sastāv no 240 atsevišķām diodēm, kas sakārtotas 8 zonās, un katra no tām ir neatkarīgi vadāma, izmantojot impulsa -platuma modulāciju (PWM) pie 3840 Hz, lai novērstu redzamo mirgošanu.
Spilgtuma svārstības starp 200 cd/m² pie pilnas baltas krāsas (APL 100%) un 600 cd/m² pie 25% loga raksta demonstrē progresīvus lokālos aptumšošanas algoritmus. Šie algoritmi reāllaikā apstrādā ienākošos video signālus, analizējot spilgtuma sadalījumu 384 zonās (režģis 16x24) ar reakcijas laiku 8 milisekundes.
Temperatūras kompensācijas shēmas regulē LED strāvu no 350mA pie 5 grādiem līdz 280mA pie 45 grādiem, nodrošinot stabilu spilgtumu visā darba temperatūras diapazonā. Siltuma vadības sistēma ietver alumīnija siltuma izkliedētājus ar siltumvadītspēju 237 W/m·K, kas savieno savienojuma temperatūru zem 85 grādiem pat pie maksimālā spilgtuma iestatījumiem.
8 neatkarīgas zonas
Precīza lokālā aptumšošanas vadība optimālam kontrastam
3840 Hz PWM
Novērš redzamo mirgošanu ērtai skatīšanai
Temperatūras kompensācija
Uztur nemainīgu spilgtumu visā temperatūras diapazonā
384 Zonu analīze
Reāllaika-spilgtuma sadales apstrāde

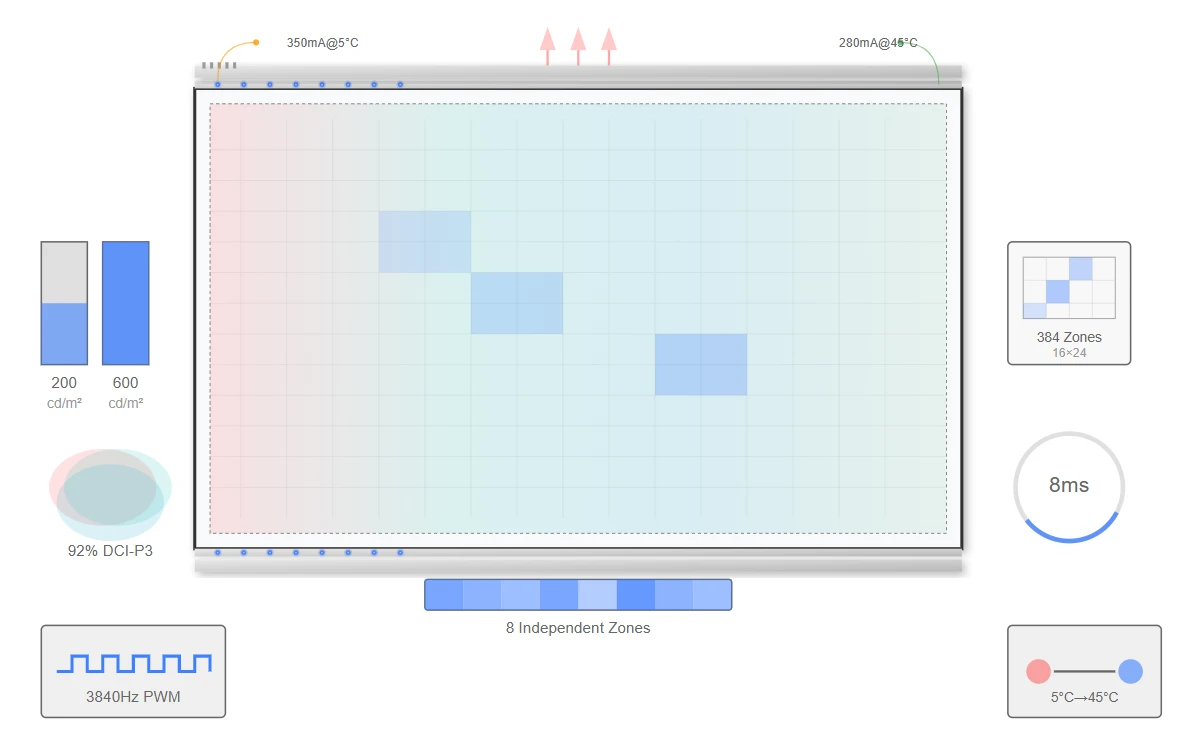

Spilgtuma veiktspēja
Spilgtuma izvade dažādos apstākļos
Pilnīgi balts (APL 100%) 25% logu raksts

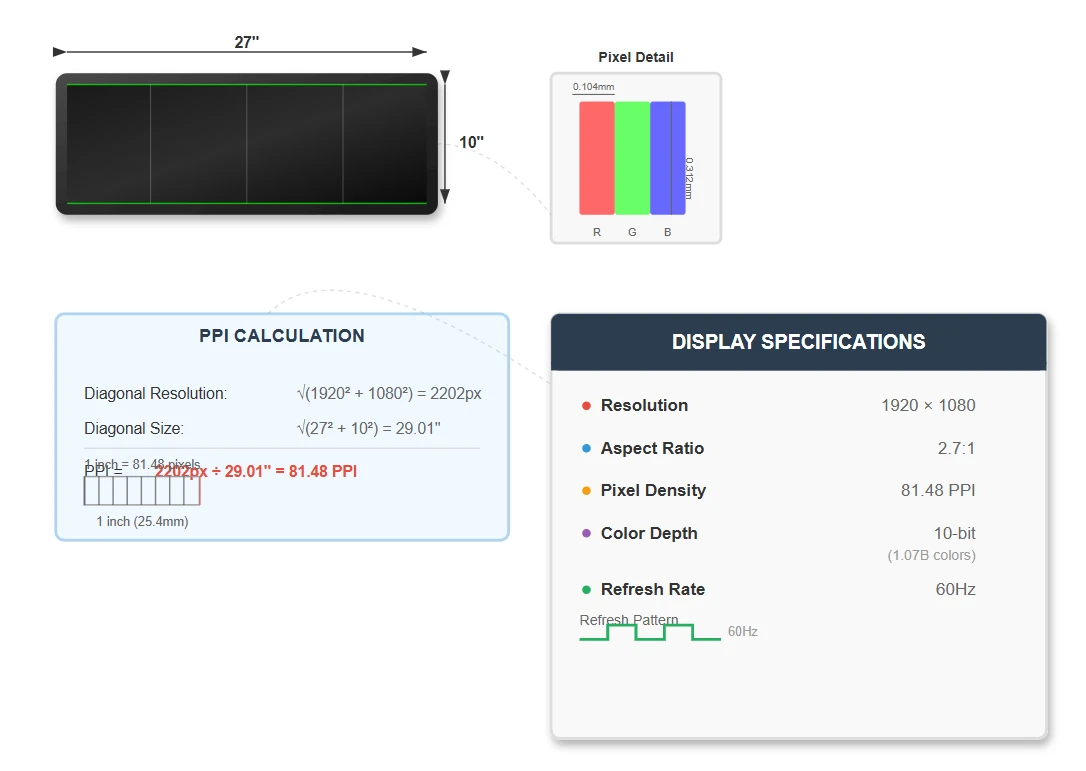

Izšķirtspējas un pikseļu blīvuma optimizācija
1920x1080 Full HD izšķirtspēja 27"x10" displejā rada unikālu malu attiecību 2,7:1, kā rezultātā pikseļu blīvums ir 81,48 pikseļi collā (PPI).
Displeja metrika
Izšķirtspēja 1920 × 1080
Malu attiecība 2,7:1
Pikseļu blīvums 81,48 PPI
Apakš-pikseļa izmēri 0,104 mm × 0,312 mm
Krāsu dziļums 10 biti (1,07 B krāsas)
Atsvaidzes intensitāte 60 Hz
Šai ne-standarta konfigurācijai ir nepieciešami specializēti mērogošanas algoritmi, lai saglabātu attēla kvalitāti, rādot standarta 16:9 saturu. Displeja kontrolleris ievieš bikubisko interpolāciju ar 4x4 pikseļu kodolu, apstrādājot 2,07 miljonus pikseļu ar 60 Hz atsvaidzes intensitāti, kam nepieciešams 3,7 Gbps joslas platums.
Caurspīdīgās elastīgās plēves ekrāna tehnoloģija nodrošina krāsu precizitāti ar Delta E vērtībām zem 2,0 visā sRGB spektrā. Šis precizitātes līmenis tiek sasniegts, izmantojot progresīvus kalibrēšanas procesus un izsmalcinātus krāsu pārvaldības algoritmus, kas nodrošina vienmērīgu krāsu atveidi visā displeja virsmā.
Reakcijas laiks un kustības veiktspēja
Uzlabota pārslodzes shēma un kustību apstrāde, lai iegūtu izteiksmīgus, skaidrus kustīgus attēlus
Reakcijas laika specifikācijas
1 ms
Pelēks uz Pelēks
8 ms
MPRT
Divkāršā reakcijas laika specifikācija norāda uz uzlabotu pārvadīšanas shēmu ieviešanu. 1 ms G2G reakcija izmanto sprieguma pārsprieguma paņēmienus, pieliekot līdz pat 150% no mērķa sprieguma sākotnējos 0,3 ms, pirms tiek sasniegts vēlamais līmenis.
Šai agresīvajai pārslodzei ir nepieciešami sarežģīti prognozēšanas algoritmi, kas analizē iepriekšējo kadru datus, lai novērstu artefaktu pārsniegšanu, kas citādi pasliktinātu attēla kvalitāti.
Kustības izplūšanas samazināšana
8 ms MPRT mērījumā ir iekļauta fona apgaismojuma strobēšanas tehnoloģija, kas samazina kustības izplūšanu par 75%, salīdzinot ar nepārtrauktu apgaismojumu. Strobēšanas darba cikls svārstās no 25% augsta spilgtuma gadījumā līdz 40% zema spilgtuma iestatījumos.
Šī strobēšana ir sinhronizēta ar 60 Hz atsvaidzes intensitāti, lai novērstu redzamu mirgošanu, nodrošinot ērtu skatīšanos pat ilgstošas lietošanas laikā.
Temperatūras kompensācija
Uztur konsekventu reakcijas laiku dažādās darba temperatūrās, izmantojot specializētas pārslodzes tabulas, kas tiek glabātas 128 KB speciālā atmiņā.
Overdrive tehnoloģiju salīdzinājums
| Tehnoloģija | Atbildes laiks | Pārsprieguma spriegums | Artefakts risks | Kustības sniegums |
|---|---|---|---|---|
| Standarta overdrive | 8-10 ms G2G | 110-120% | Zems | Labi |
| Uzlabota pārbraukšana | 4–6 ms G2G | 120-130% | Vidēja | Ļoti labi |
| Adaptīvā pārbraukšana | 1 ms G2G | līdz 150% | Zems (ar prognozi) | Lieliski |

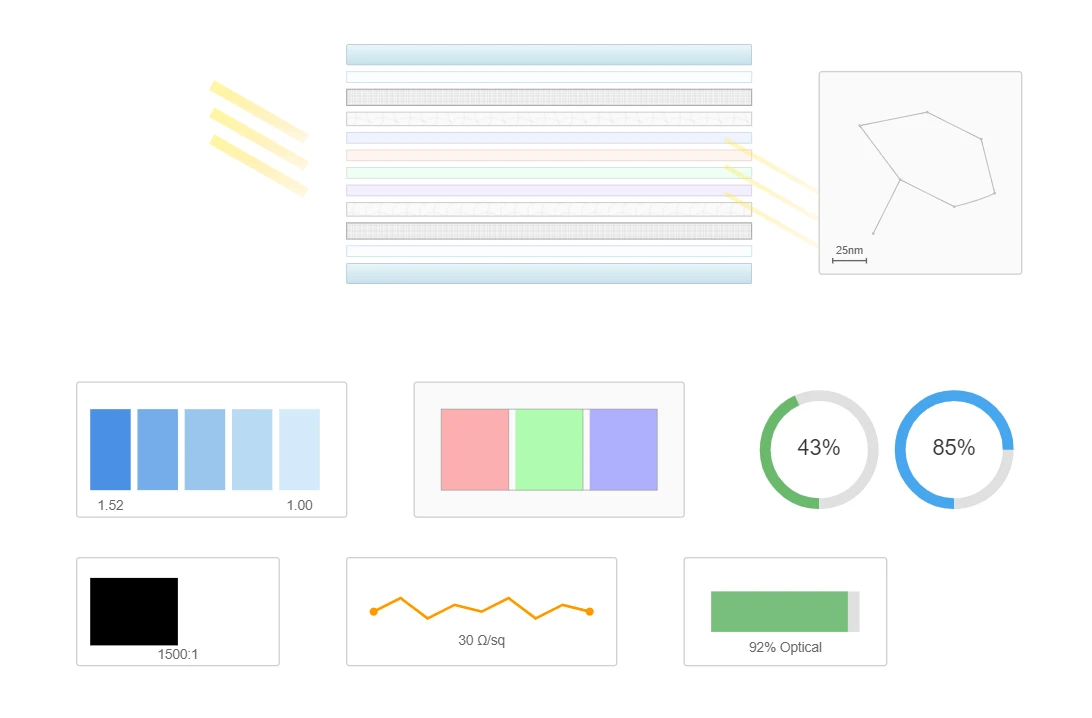

Optiskie raksturlielumi un caurspīdīguma inženierija
Lai sasniegtu 43% gaismas caurlaidību, vienlaikus saglabājot displeja funkcionalitāti, nepieciešama sarežģīta optiskā inženierija. Paneļa struktūra sastāv no 12 atšķirīgiem slāņiem, katrs optimizēts minimālai gaismas absorbcijai.
Polarizatora plēves, kas parasti absorbē 50% krītošās gaismas parastajos LCD displejos, tiek aizstātas ar vadu{1}}režģa polarizatoriem, kas nodrošina 85% pārraides efektivitāti. Pretstarojoši pārklājumi ar refrakcijas koeficientiem, kas pakāpeniski pāriet no 1,52 (stikls) uz 1,0 (gaiss), samazina virsmas atstarojumu līdz 0,5%.
Galvenās optiskās īpašības
Gaismas caurlaidība 43%
Polarizatora efektivitāte 85%
Virsmas atspīdums<0.5%
Kontrasta attiecība 1500
Caurspīdīgajos vadošajos slāņos tiek izmantoti sudraba nanovadi ar diametru 25 nanometri un garumu 15 mikrometri, veidojot perkolācijas tīklu ar loksnes pretestību zem 30 Ω/kv. Šī tīkla struktūra nodrošina 92% optisko pārraidi, vienlaikus nodrošinot atbilstošu pikseļu pārslēgšanas vadītspēju. Caurspīdīgajā elastīgajā plēves ekrānā ir iekļauti slāņi, kas atbilst indeksam{6}}, tādējādi samazinot iekšējos atspīdumus, kas pretējā gadījumā samazinātu kontrasta attiecību.
Enerģijas pārvaldība un efektivitātes optimizācija
Izsmalcinātas elektroenerģijas sadales un vadības sistēmas optimālai efektivitātei
Enerģijas patēriņa specifikācija, kas ir mazāka par vai vienāda ar 180 W, atspoguļo sarežģītu enerģijas pārvaldību vairākās apakšsistēmās. Displejs sadala jaudu šādi: fona apgaismojuma sistēma (65%, maksimums 117 W), displeja kontrolleris un attēlu apstrāde (20%, 36 W), paneļa vadības shēmas (10%, 18 W) un palīgsistēmas (5%, 9 W).

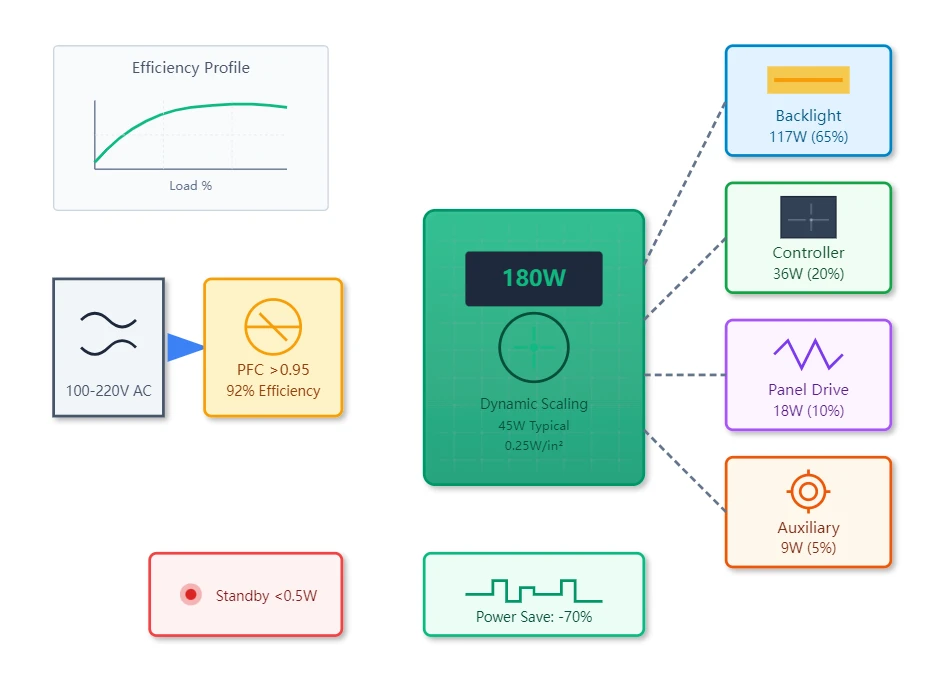

Efektivitātes īpašības
Dinamiskā jaudas mērogošana samazina patēriņu līdz 45 W tipiskā satura displeja laikā, panākot efektivitāti 0,25 W uz kvadrātcollu.
Barošanas avots darbojas ar 92% efektivitāti ieejas sprieguma diapazonā no 100 V līdz 220 V maiņstrāvai.
Aktīvā jaudas koeficienta korekcija (PFC) uztur jaudas koeficientu virs 0,95.
Enerģijas patēriņš gaidstāves režīmā saglabājas zem 0,5 W, kas atbilst Energy Star prasībām.
Agresīvie enerģijas taupīšanas{0}režīmi, izmantojot selektīvus atsvaidzināšanas paņēmienus, samazina patēriņu par 70% statiskā attēla attēlošanas laikā.

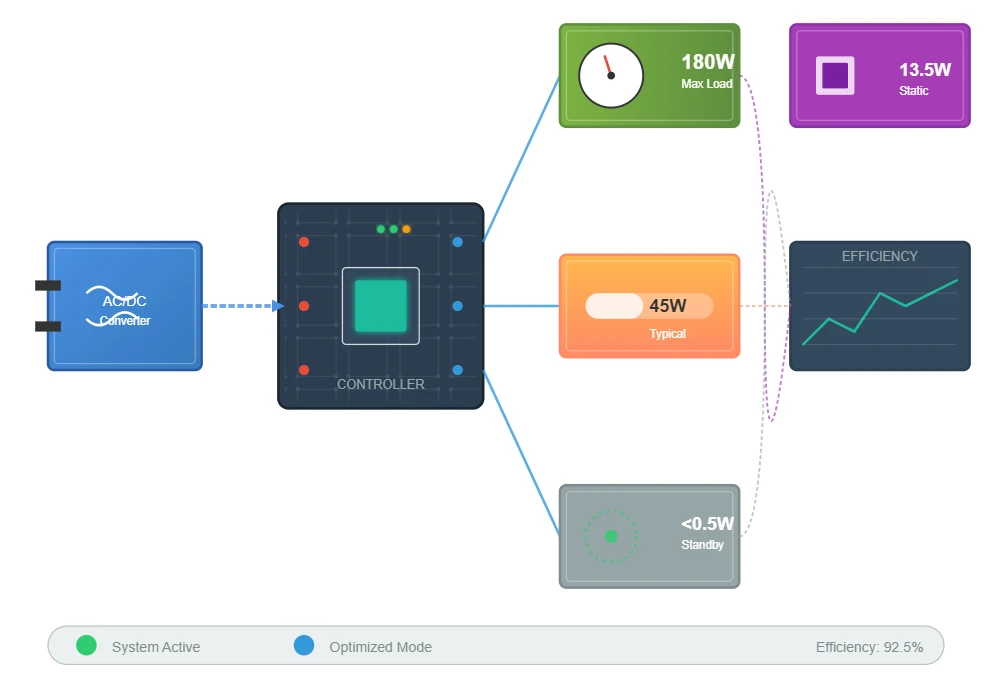

Strāvas sadale
Apakšsistēmas jaudas sadale pie maksimālās slodzes
Enerģijas patēriņa scenāriji
Maksimālā slodze (pilnīgi balts) 180 W
Tipisks satura displejs 45W
Statiskais attēla displejs 13,5 W
Gaidīšanas režīms<0.5W
Pielāgošanās videi un uzticamība
Temperatūras diapazons
Uzticami darbojas no 5 grādiem līdz 45 grādiem, ar specializētām siltuma vadības sistēmām, kas nodrošina optimālu veiktspēju.
Mitruma tolerance
Paredzēts darboties 30% līdz 80% relatīvajā mitrumā bez kondensāta problēmām vai veiktspējas pasliktināšanās.
Augstuma spēja
Efektīvi darbojas no jūras līmeņa līdz 5000 metriem ar adaptīvām dzesēšanas sistēmām, kas kompensē samazinātu gaisa blīvumu.
Vides pielāgošanās iezīmes
Displejā ir iekļauti vairāki vides sensori, kas uzrauga temperatūru 6 punktos, mitrumu un atmosfēras spiedienu, reāllaikā pielāgojot darbības parametrus. Lielā augstumā dzesēšanas ventilatora ātrums palielinās par 15% uz 1000 m augstumā, lai kompensētu gaisa blīvuma samazināšanos.
Termiskās izplešanās kompensācijas mehānismi pielāgojas dažādiem stikla (9×10⁻⁶/grāds) un alumīnija rāmja (23×10⁻⁶/grāds) komponentu izplešanās koeficientiem. Elastīgās blīves ar Shore A cietību 60 saglabā blīvējuma integritāti visā temperatūras diapazonā, vienlaikus nodrošinot 2,3 mm diferenciālo izplešanos.
Uzticamības pārbaude
- 1000 stundu paātrināta mūža pārbaude pie 85 grādiem un 85% mitruma
- 50 000 stundu darbības laiks normālos apstākļos
- Vibrāciju pārbaude līdz 10G paātrinājumam uz visām asīm
- Termiskā cikla pārbaude no -20 grādiem līdz 60 grādiem (1000 cikli)
50,000+
Darba laiks
Krāsu reproducēšanas un kalibrēšanas tehnoloģija
10{5}}bitu krāsu dziļumam, kas atbalsta 1,07 miljardus krāsu, ir nepieciešamas sarežģītas krāsu pārvaldības sistēmas. Displejā ir ieviestas 3D uzmeklēšanas tabulas (3D-LUT) ar 17 × 17 × 17 mezgliem, kas nodrošina nelineāras krāsu telpas transformācijas ar interpolācijas precizitāti 0,1 delta E.
Rūpnīcas kalibrēšana mēra un koriģē krāsu reakciju 729 punktos, saglabājot korekcijas datus 2 MB nepastāvīgā atmiņā.
Krāsu precizitātes metrika
10 bitu
Krāsu dziļums
<2.0
Delta E
1.07B
Krāsas
92%
DCI-P3
Caurspīdīgās elastīgās plēves ekrāna tehnoloģija izmanto pagaidu atdalīšanas algoritmus, lai panāktu 10 bitu uztverto krāsu dziļumu no 8 bitu vietējiem paneļiem. Kadru ātruma kontroles (FRC) algoritmi maina blakus esošās krāsu vērtības 240 Hz frekvencē, kas cilvēka redzei nav pamanāmas, bet efektīvi palielina krāsu izšķirtspēju. Uzlaboti algoritmi novērš artefaktu rašanos konkrētos modeļos, par kuriem zināms, ka tie rada redzes traucējumus.

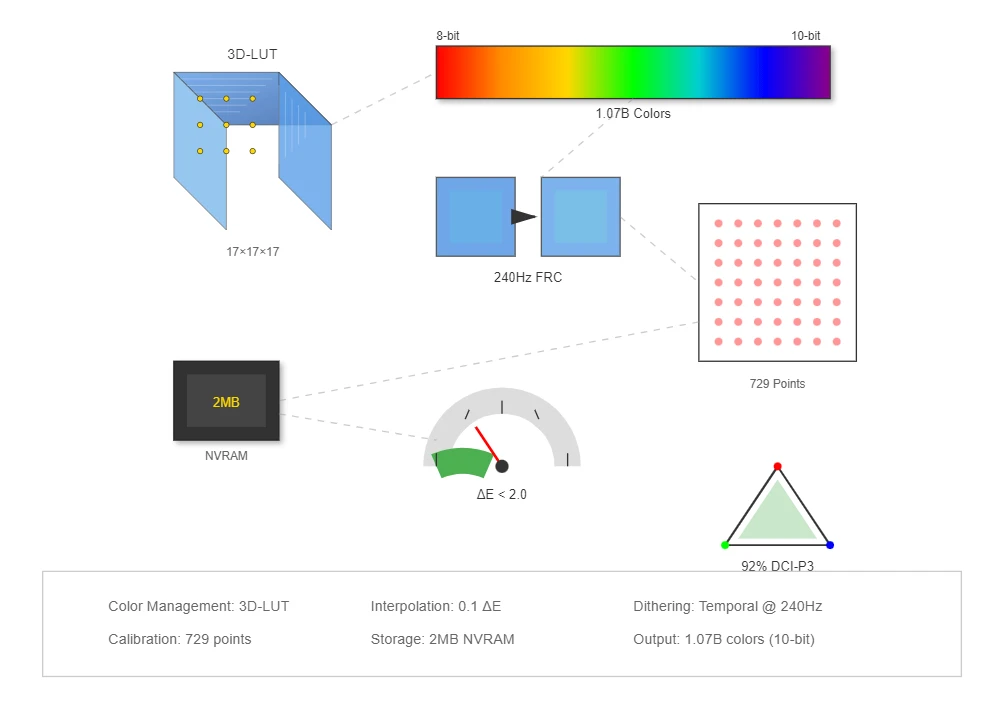

Krāsu kalibrēšanas process
Krāsu pārvaldības sistēma
3D uzmeklēšanas tabulas
17 × 17 × 17 mezglu 3D-LUT nodrošina precīzas krāsu transformācijas ar 0,1 delta E precizitāti
Temporālā šķelšanās
Uzlaboti algoritmi nodrošina 10 bitu uztverto krāsu dziļumu no 8 bitu vietējiem paneļiem
Kadru ātruma kontrole
240 Hz FRC nemanāmi maina krāsu vērtības, lai palielinātu efektīvu krāsu izšķirtspēju
Mehāniskā projektēšana un konstrukciju inženierija
Uzlabota viegla konstrukcija un precīza inženierija izturībai un veiktspējai
Viegla konstrukcija
1,5 kg smagais 27 x 10 collu displeja svars demonstrē progresīvas vieglas konstrukcijas metodes. Šasijā ir izmantots magnija-alumīnija sakausējums (AZ91D), kura blīvums ir 1,81 g/cm³, nodrošinot izturības -pret-svara attiecību par 40% labāku nekā parastajām alumīnija konstrukcijām.
CNC-apstrādātie komponenti saglabā pielaides ±0,05 mm, nodrošinot precīzu paneļa izlīdzināšanu, kas ir būtiska optiskās skaidrības uzturēšanai.
Adaptīvā montāžas sistēma
Montāžas sistēma nodrošina gan vertikālo, gan horizontālo orientāciju, izmantojot gravitācijas{0}}akselerometru, kas automātiski pielāgo attēla orientāciju 500 milisekundēs.
Vibrāciju slāpējošie stiprinājumi, kuros izmantoti silikona elastomēri ar 30% kompresijas pretestību, novērš attēla kropļojumus intensīvas satiksmes apstākļos.
Strukturālās iezīmes
Precīzā inženierija
CNC{0}}apstrādāti komponenti ar ±0,05 mm pielaidēm nodrošina optimālu paneļa izlīdzināšanu
Vibrāciju slāpēšana
Silikona elastomēra stiprinājumi ar 30% kompresijas komplekta pretestību
Auto-orientācija
Gravitācijas{0}}sensorometrs pielāgo attēla orientāciju 500 ms
Kabeļu pārvaldība
Integrēti kanāli, kas uztur pareizu lieces rādiusu, lai novērstu signāla pasliktināšanos
Signālu apstrāde un savienojamība
Displeja kontrolleris apstrādā ienākošos signālus, izmantojot 12-bitu analogo-pārveidotāju (ADC) ar 165 MHz iztveršanu, kas atbalsta izšķirtspēju līdz 1920x1080 pie 60 Hz.
Digitālās signālu apstrādes (DSP) iespējas ietver reāllaika mērogu-mērogošanu, de-apvienošanu un trokšņu samazināšanu, kas ir ieviestas lauk-programmējamā vārtu masīvā (FPGA) ar 200 000 loģisko elementu. Caurspīdīgais elastīgais plēves ekrāns atbalsta vairākus ievades formātus, izmantojot automātisku noteikšanu un pārslēgšanu 2 sekunžu laikā.
Attēlu uzlabošanas tehnoloģijas
Malu asināšana
Neasa maskēšana ar regulējamu rādiusu (0,5-2,0 pikseļi) un stiprumu (0-200%)
Dinamiskā kontrasta uzlabošana
Analizē histogrammas sadalījumu pa 256 tvertnēm, pielāgojot gamma līknes optimālam uztvertam kontrastam
Zema latentuma apstrāde
Visa apstrāde darbojas ar latentumu, kas ir mazāks par 16,7 ms, nodrošinot viena-kadra aizkavi pie 60 Hz darbības
Šie attēla uzlabošanas procesi darbojas saskaņoti, lai saglabātu attēla integritāti, vienlaikus pielāgojoties dažādiem satura veidiem un skatīšanās apstākļiem. Uz FPGA{1}}bāzētā arhitektūra ļauj nākotnē atjaunināt programmaparatūru, lai uzlabotu apstrādes iespējas, tiklīdz kļūst pieejami jauni algoritmi.
Signālu apstrādes cauruļvads
Apstrādes tehniskās specifikācijas
ADC izšķirtspēja 12 bitu
Iztveršanas frekvence 165 MHz
FPGA loģikas elementi 200 000
Ievades pārslēgšanas laiks<2 seconds
Apstrādes latentums<16.7ms
Kvalitātes nodrošināšanas un testēšanas protokoli
Stingri testēšanas un pārbaudes procesi nodrošina konsekventu veiktspēju un uzticamību

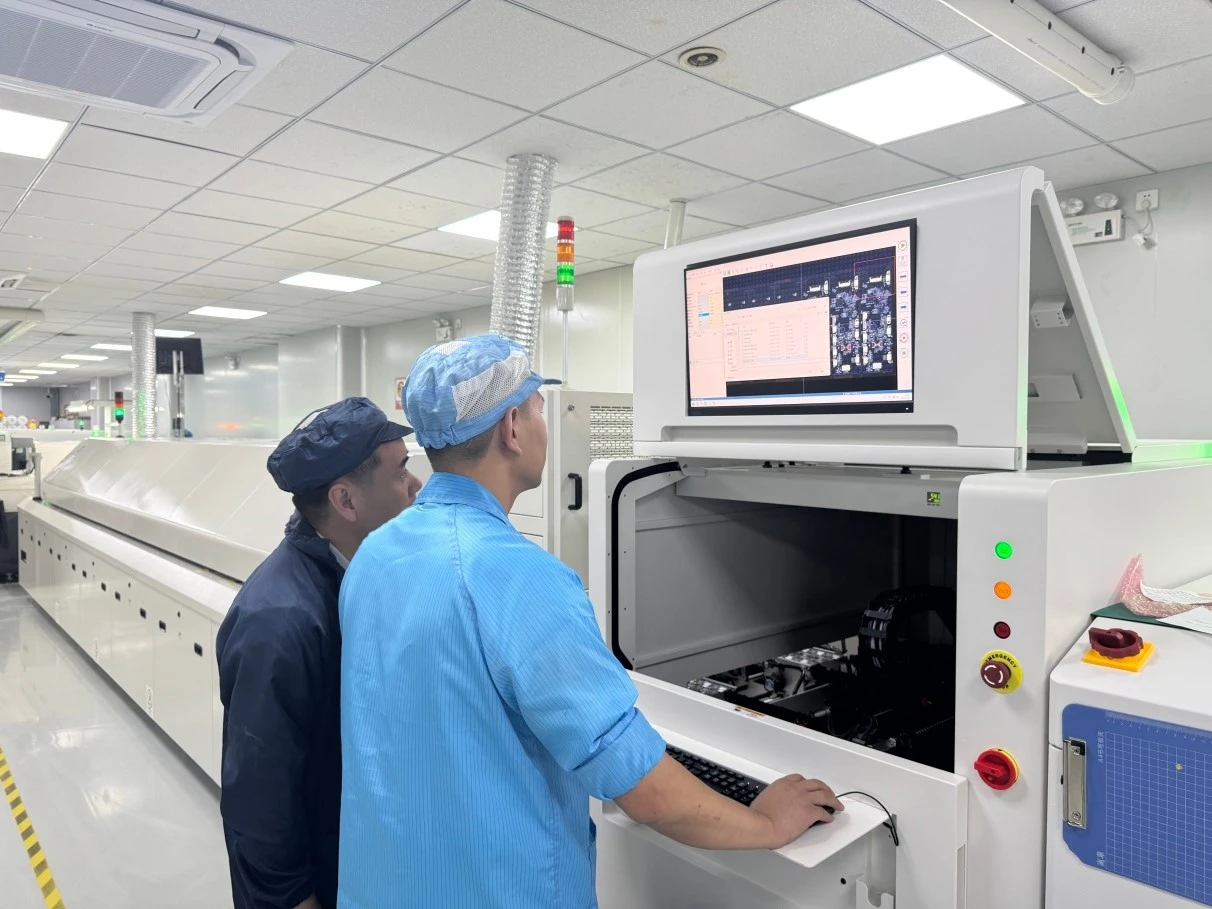

Automatizēta optiskā pārbaude
Ražošanas kvalitātes kontrole ievieš automatizētas optiskās pārbaudes (AOI) sistēmas, kas pārbauda katru displeju 15 kontrolpunktos visā ražošanas laikā. Defektu noteikšanas algoritmi identificē pikseļu anomālijas, vienmērīguma variācijas un piesārņojumu ar 99,7% precizitāti.
Iededzināt{0}}pārbaudē
Katram caurspīdīgam elastīgas plēves ekrānam tiek veikta 72-stundu iedegšanas pārbaude, pārmaiņus izmantojot maksimālo balto un sarežģīto zīmējumu, lai noteiktu agrīnas kļūmes pirms nosūtīšanas.
Kalibrēšanas un verifikācijas procedūras
Krāsu kalibrēšana
Izmanto spektroradiometrus, kas mēra krāsu koordinātas ar precizitāti ±0,0005 CIE 1931 krāsu telpā. Rūpnīcas kalibrēšana 729 punktos nodrošina vienmērīgu krāsu atveidi.
Viendabīguma pārbaude
Mērījumi 25 punktos nodrošina, ka spilgtuma svārstības paliek zem 10% un krāsu temperatūras novirzes zem 200 K visā displeja virsmā.
Veiktspējas apstiprināšana
Galīgā kvalitātes pārbaude ietver reakcijas laika mērījumus, izmantojot ātrgaitas kameras{0}}, kas uzņem ar ātrumu 1000 kadri/s, apstiprinot norādītos 1 ms un 8 ms veiktspējas rādītājus.
Kvalitātes kontroles kontrolsaraksts
Pikseļu defektu pārbaude
Reakcijas laika mērīšana
Mehāniskās integritātes pārbaude
Spilgtuma vienmērīgums
Enerģijas patēriņa pārbaude
Signāla apstrādes validācija
Krāsu precizitātes pārbaude
Vides stresa skrīnings
Galīgā veiktspējas pārbaude
