ESL atsvaidzes intensitāte un displeja veiktspēja

Fundamentālais ierobežojums

Elektroniskās plauktu etiķetes darbojas saskaņā ar fiziskiem ierobežojumiem, ko nekāds mārketinga apjoms nevar aizēnot:elektroforētiskās daļiņas pārvietojas pa viskozu šķidrumu, un viskozs šķidrums pretojas kustībai. Neviens programmatūras atjauninājums to neatrisinās.

ESL atsvaidzes intensitāte{0}}parasti300 ms līdz 2000 mspilnekrāna atjauninājumam{0}}attīstās tieši no laika, kas nepieciešams, lai uzlādēta titāna dioksīda un ogļu daļiņas migrētu caur ogļūdeņraža šķīdinātāju pielietotā elektriskā lauka ietekmē. Daļiņas saskaras ar vilkšanas spēkiem (Stoks velk, ja vēlaties tehnisko terminu, matemātikā aiz tā ir mazāka nozīme nekā praktiskajam efektam: biezā šķidrumā daļiņas palēninās). Tie elektrostatiski mijiedarbojas ar blakus esošajām daļiņām. Pēc ilgstošas ​​atpūtas tie pielīp pie kapsulas sieniņām.

Katra atsvaidzināšanas laika milisekunde atspoguļo reālus molekulāras{0}}mēroga notikumus, kas vienlaikus notiek miljonos mikrokapsulu. Tiem, kas nāk no LCD vai OLED fona, vajadzētu pilnībā atteikties no šī garīgā modeļa. Tie nav displeji, kas "skenē" pikseļus ar elektroniem. Tās ir elektroķīmiskās sistēmas, kas fiziski pārvieto vielu.

Braukšanas viļņu formas: kur inženierzinātnes satiekas ar elektroķīmiju

Thebraukšanas viļņu formair vieta, kur optimizācijas centieni tiek koncentrēti visintensīvāk. Tā ir sprieguma-laika secība, kurai vienlaikus ir jāsasniedz četri mērķi: jāizdzēš iepriekšējais attēls, jāaktivizē lēnas daļiņas, jāizveido atsauces pelēktoņi un jāuzraksta jaunais attēls-, vienlaikus samazinot enerģijas patēriņu, dubļu artefaktus un kopējo atsvaidzināšanas ilgumu.

Dzēšanair pirmais. Displejs virza visus pikseļus uz vienmērīgu optisko stāvokli, parasti baltā krāsā. Kāpēc uztraukties? Tā kā EPD daļiņas uzvedas no ceļa{2}}atkarības. Pikseļi, kas pāriet no melna uz pelēku, seko citai trajektorijai nekā pikseļi, kas pāriet no balta uz pelēku. Tas kļuva acīmredzams agrīnās izvietošanas laikā, kad klienti sūdzējās par nekonsekventu pelēktoņu renderēšanu. Dzēšana liek visiem pikseļiem nonākt kopējā sākumpunktā, novēršot atkarību no sākotnējiem nosacījumiem.

Aktivizēšanaseko-augstfrekvences-maiņspriegumam (±15 V pie 50-100 Hz), kas svārstās daļiņas starp optiskām galējībām. Šis process satricina vaļīgās daļiņas, kas ir kļuvušas ērtas. Daļiņas, kas palikušas nekustīgas, palielina virsmas saķeri ar kapsulas sieniņām un blakus esošajām daļiņām. Testēšana atklāj optimālo aktivizācijas ilgumu, analizējot spilgtuma -pret-laika līknes lēciena punktu — precīzu brīdi, kad daļiņu mobilitāte sasniedz maksimālo atsaucību. Iet īsāku, un gausas daļiņas paliek aiz muguras. Iet ilgāk, un jauda tiks izniekota.

Tad nākatsauces pelēktoņu izveide. Displejs izveido vienotu balto atsauces stāvokli, jo EPD pelēktoņu precizitāte ir ļoti atkarīga no tā, vai tiek sākta zināma optiskā bāzes līnija. Konkrēti, īsa nulles -sprieguma intervāla ievietošana pēc šīs fāzes uzlabo turpmāko pelēktoņu konsekvenci. Daļiņām ir vajadzīgs brīdis, lai tās stabilizētu, pirms tām tiek lūgts trāpīt precīzās starppozīcijās.

Visbeidzot,attēlu rakstīšana. Pikseļu-specifiski spriegumi un ilgums virza daļiņas uz mērķa pozīcijām. 16-līmeņu pelēktoņu noteikšanai ir nepieciešama precīza daļiņu vertikālā sadalījuma kontrole katrā mikrokapsulā — daļiņas augšējā virsmā rada baltu, apakšējo — melnu, un starpposma pozīcijas rada pelēkus toņus.

Tiek virzīts uz 300 ms

Cik ātri ESL sistēmas faktiski var darboties? Ir pierādīta agresīva viļņu formas optimizācijaSamazinājums par 180 msaktivizācijas fāzē ilgums unSamazinājums par 120 msatsauces pelēktoņu fāzē. Šos ieguvumus nodrošina vairākas metodes, kas pilnveidotas vairākos izvietošanas ciklos.

Līkuma punktu analīzeļauj uzraudzīt{0}}reāllaika optisko reakciju, nevis izmantot fiksētus aktivizācijas laikus.Polaritātes pārslēgšanas samazināšanatas ir svarīgi, jo sprieguma polaritātes maiņa rada strāvas lēcienus un tērē enerģiju,{0}}kas tiek secinātas, lai samazinātu šīs pārejas. Unstratēģiska 0V intervālu ievietošanaizmanto daļiņu impulsu, ļaujot turpināt migrāciju bez enerģijas izdevumiem.

Šķiet, ka teorētiskais minimums pašreizējās -paaudzes EPD materiāliem ir aptuveni200 mslai iegūtu pieņemamu attēla kvalitāti. Daži paneļi kontrolētos apstākļos ir palielināti līdz 180 ms, taču kvalitātes pasliktināšanās kļūst pamanāma. Lai pārvarētu šo barjeru, būs nepieciešamas materiālu inovācijas, nevis viļņu formas gudrība.

Atsvaidzināšanas režīmi: Ātrums{0}}Kvalitāte-Ghosting Trilemma

Katrs ESL atsvaidzinājums ir saistīts ar neizbēgamu trīs{0}}virzienu kompromisu. No tā nevar izvairīties neviena inženierija; var tikai izvēlēties, kādus kompromisus pieņemt. Izvietošanas pieredze pārtikas preču, elektronikas un aptieku mazumtirdzniecības vidē ir radījusi pārliecinošus secinājumus par to, kad izmantot katru režīmu.

Globālā atsvaidzināšana (GC16 režīms)

Šī ir pilna atiestatīšana-750-2000 msmelni-balti-melni mirgo, kas liek katrai daļiņai cauri pilniem migrācijas cikliem. Tas izskatās dramatiski, klienti dažreiz jautā, vai etiķetes nedarbojas, taču tas ir vienīgais režīms, kas pilnībā novērš uzkrātās pozicionēšanas kļūdas.

Globālā atsvaidzināšana ir nepieciešama pēc pagarinātām daļējas atsvaidzināšanas sekvencēm, ja tiek rādīti augstas -precizitātes attēli vai ja dublētie attēli ir vizuāli nevēlami. Viena pārtikas preču ķēde sākotnēji pretojās "neglītajai mirgošanai" un mēģināja palaist tikai daļējus atjauninājumus. Trīs nedēļas vēlāk viņu reklāmas etiķetes bija gandrīz nesalasāmas. Tagad viņi katru nakti slēgtā laikā veic globālu atsvaidzināšanu.

Daļēja atsvaidzināšana

Daļēja atsvaidzināšana atjaunina tikai tos pikseļus, kas atšķiras dažādos kadros, pabeidzot250-500 ms. Laika ietaupījums ir ievērojams-mērījumiJaudas samazinājums par 70%.par parastajiem cenu atjauninājumiem,{0}}taču pastāv kompromiss.

Nemainīti pikseļi nesaņem braukšanas spriegumu. To daļiņas pakāpeniski nokļūst arvien stabilākās konfigurācijās. Stabils izklausās labi, līdz saprot, ka stabils nozīmē arī nekustīgu. Pēc 5–10 daļējas atsvaidzināšanas cikliem kļūst redzami spoku artefakti. Šis slieksnis atšķiras atkarībā no ražotāja; daži paneļi panes 15 ciklus, citi uzrāda problēmas pēc 6. Vienīgā uzticamā pieeja ir disciplinēta periodiska globālā atsvaidzināšanas interspersija.

Ātrā atsvaidzināšana (DU režīms)

Tiešās atjaunināšanas režīmspilnībā upurē pelēktoņu iespējas. Katrs pikselis ir binārs-melns vai balts, nekas pa vidu. Tas ļauj120-250 msatjaunina ar vienu zibspuldzi, bet teksta malas izskatās kā aizstājējvārds, un attēli ir izslēgti.

Cenu{0}}tikai ESL lietojumprogrammām, kurās tiek rādītas ciparu rakstzīmes, DU režīms bieži ir labākais risinājums. Blakus--pārbaude plaša patēriņa elektronikas veikalā atklāja, ka klienti nevarēja atšķirt DU-renderētās cenas no GC16 renderētās cenas normālos skatīšanās attālumos. Enerģijas ietaupījums bija ievērojams.

A2 animācijas režīms

Plkst80-120 ms, A2 režīms tuvojas video{1}}atsvaidzes intensitātei. Tas ir izmantots produktu demonstrācijām un interaktīvām kiosku lietojumprogrammām.

Bet kompromisi ir smagi. Spoku veidojumi uzkrājas ātri. Kontrasts samazinās. Smalkās detaļas pazūd pēc dažiem cikliem. Viens klients vēlējās animētu reklāmas saturu uz plauktu etiķetēm -tehniski iespējams ar A2, taču attēla kvalitātes pasliktināšanās pēc 30 sekundēm padarīja to nepraktisku. Šis režīms ir paredzēts pildspalvas ievadei un īsiem demonstrējumiem, nevis ražošanas ESL izvietošanai.

Pareizā režīma izvēle

Kā izvēlēties? Godīgi sakot, satura veids parasti izlemj jūsu vietā. Fotoattēli pieprasa GC16; cenu cipariem var izmantot DU. Atjaunināšanas biežums maina līdzsvaru-reti atjauninājumi dod priekšroku kvalitātei, bieži atjauninājumi dod priekšroku ātrumam. Un neatkarīgi no primārā režīma globālajai atsvaidzināšanai ir jānotiek noteiktos intervālos. No spoku uzkrāšanās problēmas nevar izvairīties.

Displeja veiktspējas parametri

Kontrasta attiecība

EPD kontrasta attiecības parasti svārstās no8:1 līdz 15:1, ar augstākās kvalitātes paneļiem, kas sasniedz20:1. Salīdzinājums ar LCD specifikācijām (1000:1+) ir maldinošs.

EPD kontrasts tiek mērīts apkārtējā apgaismojumā{0}}faktiskajos apstākļos, kad klienti lasa plauktu etiķetes. LCD kontrasts sabrūk augstā apkārtējā apgaismojumā; Uzlabojas EPD kontrasts. ESL lasāmības mērījumi veikalu vidē ar 800+ luksu augšējo apgaismojumu parāda, ka tuvumā esošie LCD ekrāni ir pilnībā izskaloti.

Svītrkodu skeneriem vajag kaut kur apkārt6:1 kontrastslai lasītu ticami,{0}}esam to pārbaudījuši vairākos skeneru modeļos. Katrs komerciālais ESL, ko esam izmērījuši, viegli notīra šo joslu, kas nozīmē, ka lāzera skeneri var bez problēmām nolasīt svītrkodus tieši no elektroniskā displeja.

Izšķirtspēja un pikseļu blīvums

ESL pikseļu blīvums (100-150 DPI) atspoguļo apzinātu inženierijas izvēli, nevis tehnoloģisku ierobežojumu. Augstākai izšķirtspējai ir nepieciešams vairāk pikseļu, un katram ir nepieciešama individuāla vadīšana,{1}}palielinot atsvaidzināšanas laiku, enerģijas patēriņu un komponentu izmaksas.

Daži klienti ir pieprasījuši 200+ DPI displeju. Uz jautājumu par skatīšanās attālumu, atbilde vienmēr bija virs 50cm. Šādā attālumā 100 DPI nodrošina atbilstošu teksta salasāmību. Pārāk-norādot izšķirtspēju, tiek tērēti resursi bez redzama labuma.

Krāsu iespēja

Standarta melnā{0}}un-baltā ESLjoprojām ir darba zirgs: ātrākā atsvaidzināšana (300 ms), mazākā jauda, ​​visaugstākā uzticamība. Tas efektīvi apstrādā 90% cenu attēlošanas lietojumprogrammu.

Četras{0}}krāsu sistēmasIzmantojot E Ink Spectra 3100 tehnoloģiju, tiek nodrošināta vienlaicīga melna/balta/sarkana/dzeltena displeja iespēja. Noderīga zīmola-konkrētām akcentu krāsām, taču atsvaidzināšanas laiks ir vēl vairāk.

Pilnkrāsu paneļi-izmantojot ACEP Gallery tehnoloģiju, var radīt fotogrāfiskus attēlus. Ciānas-fuksīna-dzeltenā-balto daļiņu sistēma ir patiesi iespaidīga,-uz šiem paneļiem redzamie produktu fotoattēli bieži tiek uzskatīti par drukātiem. Bet1500 ms+ atsvaidzināšanas laikiun ievērojami augstākas izmaksas ierobežo pielietojumu augstākās klases lietošanas gadījumos, kad vizuālā ietekme attaisno izdevumus.

Runājot par krāsu, vienmēr rodas jautājums, vai papildu informācijas vērtība attaisno atsvaidzināšanas laika, jaudas un vienības izmaksu trāpījumu. Deviņas reizes no desmit vienkrāsains to dara.

Spoku veidošanās: pastāvīgs artefakts

Spoku veidošanās nav defekts, kas jānovērš. Tā ir elektroforēzes tehnoloģijai raksturīga iezīme, kurai nepieciešama pārvaldība.Ikviens, kas sola nevainojamu{0} EPD veiktspēju, vai nu nepareizi attēlo tehnoloģiju, vai pārdod paneļus, kas atsvaidzina pietiekami lēni, lai slēptu problēmu.

No kurienes rodas spoku veidošanās

Trīs mehānismi veicina.Nepilnīga daļiņu migrācija-daļiņas, kas nesasniedz paredzētās pozīcijas nepietiekama braukšanas ilguma vai sprieguma dēļ.Atlikušo lādiņu sadale-nevienmērīga lādiņa uzkrāšanās uz kapsulas sieniņām, kas ietekmē turpmāko daļiņu kustību. Undaļiņu adhēzijas histerēze-daļiņas, kas ir palikušas nekustīgas, palielinot virsmas saķeri.

Ievērojams laiks ir pavadīts, lai raksturotu dažādu paneļu ražotāju dubultošanās darbību. Variācijas ir nozīmīgas; daži paneļi ir redzami spokos pēc 5 daļējiem atjauninājumiem, bet citi panes 12-15.

Vides faktori to pasliktina

Temperatūrair milzīga nozīme. Šķīdinātāja viskozitāte palielinās zemā temperatūrā, kavējot daļiņu kustību un pastiprinot dubultošanos. Zem 10 grādiem atsvaidzināšanas laikiem ir nepieciešams pagarinājums vai ir jāpieņem redzami artefakti. Ja temperatūra ir zemāka par 0 grādiem, standarta paneļi kļūst problemātiski-ir novēroti pilnīgi nesalasāmi displeji ledusskapī, izmantojot paneļus, kas nav paredzēti lietošanai aukstā režīmā.

Akumulatora spriegumsietekmē arī dubultošanos. Izlādējušās baterijas nodrošina samazinātu braukšanas spriegumu, izraisot nepilnīgu daļiņu migrāciju. Viens aptiekas klients saskārās ar mistiskām spoku veidošanās problēmām, kas, kā izrādījās, bija akumulatoru bojājums etiķešu partijā. ESL sistēmām ir jāievieš zema-akumulatora līmeņa noteikšana ar preventīviem apkopes brīdinājumiem.

Atsvaidzināt vēsturisavieno visu. Pikselis, kas atkārtoti parāda vienu un to pašu saturu, attīsta arvien noturīgākas daļiņu konfigurācijas. Statiskais saturs tiek attēlots ātrāk nekā dinamisks saturs, -pretēji intuitīvam, līdz tiek saprasts adhēzijas mehānisms.

Spoku veidošanas pārvaldība praksē

Periodiska globāla atsvaidzināšanajoprojām ir galvenais mazināšanas līdzeklis. Tipisks ieteikums ir obligāta pilnekrāna-atsvaidzināšana pēc katriem 5–10 daļējiem atjauninājumiem, lai gan optimālais intervāls atšķiras atkarībā no paneļa un darbības apstākļiem.

Temperatūras{0}}kompensētas uzmeklēšanas tabulaspalīdzība mainīgā vidē. Braukšanas parametri, kas saglabāti LUT, kas indeksēti pēc temperatūras, automātiski pagarina viļņu formas ilgumu zemā temperatūrā. Mērījumi liecina40% dubultojuma samazināšanaizmantojot labi-noregulētu temperatūras kompensāciju pret fiksētiem parametriem.

Vēsturiskā kadra kompensācijair sarežģītāka{0}}pašreizējo braukšanas viļņu formu pielāgošana, pamatojoties uz pikseļu{1}}līmeņa atsvaidzināšanas vēsturi, lai kompensētu uzkrāto pozīcijas novirzi. Ne visi ESL kontrolleri to atbalsta, taču tas rada izmērāmu atšķirību paneļiem, kas ir izmantoti vairākus mēnešus.

Satura dizainsarī nozīme. Balts fons ar melnu tekstu rada mazāk redzamus dubļus nekā apgrieztās krāsu shēmas. ESL veidnes ir jāizstrādā, ņemot vērā dubļu raksturlielumus-izvairieties no lieliem vienkrāsainiem melniem apgabaliem, kas acīmredzami veidos dubļus, dodiet priekšroku baltiem foniem.

Sistēmas{0}}līmeņa atsvaidzināšanas veiktspēja

Individuālais ESL atsvaidzināšanas laiks ir tikai viena sistēmas atjaunināšanas latentuma sastāvdaļa. Izvietojumiem ar tūkstošiem etiķešu kopējā atjaunināšanas laikā dominē tīkla arhitektūra. Daži klienti izmanto vairāk nekā 50 ms paneļa atsvaidzināšanas uzlabojumus, vienlaikus ignorējot tīkla vājās vietas, kas viņu atjaunināšanas cikliem palielina 30 sekundes.

Sakaru protokoli

Patentētas sub-1 GHz RF sistēmaspiedāvā maksimālu pārklājuma laukumu un iekļūšanu ēkā. Vārteja-uz-etiķetes sakaru diapazons pārsniedz 25 metrus, kas ir svarīgi lielās-nospiedumu mazumtirdzniecības vidēs. Joslas platuma ierobežojumi ierobežo vienlaicīgas atjaunināšanas jaudu, taču tipiskiem mazumtirdzniecības atjaunināšanas modeļiem tas reti kļūst par vājo vietu.

Bluetooth Low Energy ar PAwR(Periodiskā reklāma ar atbildēm, pievienota BLE 5.4) nodrošina standartizētu divvirzienu saziņu ar milzīgu ierīču skaitu. Teorētiski var risināt vienu piekļuves punktu32 640 etiķetes-128 grupas reiz 255 etiķetes vienā grupā. Periodiskais reklāmas intervāls nosaka sistēmas latentumu; īsāki intervāli nodrošina ātrāku reakciju ar augstākām enerģijas izmaksām. BLE sistēmas ir izvietotas ar 1 sekundes intervāliem lietojumprogrammām, kas ir jutīgas pret laiku, un 10 sekunžu intervāliem regulāriem cenu atjauninājumiem.

Tīkla topoloģijaseko zvaigžņu modelim ar centralizētām vārtejām. Katra vārteja aptver noteiktu zonu; pārklājums nodrošina atlaišanu. Liela apjoma mazumtirdzniecības izvietošanai nepieciešama rūpīga RF kanālu plānošana-viena izvietošana, kur divas vārtejas blakus esošajos kanālos radīja traucējumu modeļus, kas izraisīja 15% pakešu zudumu.

Reālā-pasaules caurlaidspēja

Ražošanas sistēmās,3000 etiķešu atjauninājumu 5 minūtēsir konsekventi sasniedzams, izmantojot vienu vārteju. No servera komandas beigu-līdz-beigām latentuma, lai parādītu pabeigšanas darbības3-10 sekundesatkarībā no tīkla slodzes un atkārtota mēģinājuma prasībām.

Kritiskais ieskats no izvietošanas pieredzes: tipiskiem mazumtirdzniecības atjauninājumu scenārijiem, kad cenu izmaiņas tiek izplatītas tūkstošiem etiķešu, sistēmas{0}līmeņa tīkla veiktspēja ierobežo kopējo atjaunināšanas laiku, nevis atsevišķu etiķešu atsvaidzināšanas ātrumu. Atsevišķu atsvaidzes intensitātes optimizēšana, kas mazāka par 500 ms, nodrošina mazāku atdevi, kad tīkla izplatībai nepieciešamas sekundes.

Enerģijas patēriņš un akumulatora darbības laiks

EPD enerģijas patēriņš notiek gandrīz tikai atsvaidzināšanas notikumu laikā. Gaidstāves strāva ir niecīga{1}}tika izmērīti mikroampēri. Šis profils ļaujvairāku-gadu akumulatora darbības laiksno monētu šūnām, kas joprojām ir viens no spēcīgākajiem argumentiem EPD{0}}balstītai ESL.

Kas patērē spēku

Pikseļu skaitsir lineāra sakarība{0}}lielāki displeji patērē proporcionāli vairāk.Pelēktoņu dziļumstas ir svarīgi, jo 16 līmeņu GC16 prasa sarežģītākas viļņu formas nekā binārajam DU režīmam.Atsvaidzināt režīma izvēliir liela ietekme; globālā atsvaidzināšana patērē 2–3 reizes vairāk nekā daļēja atsvaidzināšana. Untemperatūraietekmē enerģijas patēriņu, jo aukstā vidē ir nepieciešamas garākas viļņu formas.

Akumulatora darbības laiks praksē

ParCR2450 litija monētu šūnasar aptuveni 600 mAh jaudu, novērotā veiktspēja ir šāda:

Šīs prognozes paredz darbību istabas temperatūrā. Saldētavas lietojumprogrammas-atdzesētās un saldētās sekcijās-pieredz paātrinātu akumulatora iztukšošanu gan palielinātas atsvaidzināšanas jaudas, gan samazinātas akumulatora jaudas dēļ zemā temperatūrā. Etiķete, kas paredzēta 5 gadiem istabas temperatūrā, ledusskapī var kalpot 2 gadus.

Katra atsvaidzināšana patērē ierobežotu akumulatora jaudu. Viens klients vēlējās, lai nepārtraukti darbotos animētas cenu akcijas,{1}}akumulatori izturēja trīs nedēļas. Sistēmas arhitektiem pirms aparatūras izvēles ir jādefinē atjaunināšanas biežuma prasības. Etiķetei, kas jāatjaunina ik pēc stundas, ir nepieciešama cita akumulatora arhitektūra nekā katru dienu.

Temperatūras ietekme uz veiktspēju

Temperatūra ietekmē ESL veiktspēju, izmantojot vairākus mehānismus, padarot to parviens no svarīgākajiem vides mainīgajiem. Tas ir vairākkārt pierādīts, izvietojot tos mazumtirdzniecības grīdās ar kontrolētu klimatu,{1}}refrižeratoriem, saldētu pārtikas produktu nodaļām un āra lietojumiem.

Šķīdinātāja viskozitāte

Tas iekļaujas ķīmijā, bet īsā versija: EPD šķīdinātājs aukstumā kļūst biezāks. Attiecības aptuveni seko anArrēnija līkne-Neiedziļinoties termodinamikā, ir svarīgi, lai efekts būtu eksponenciāls, nevis lineārs.

Plkst25 grādi(atsauces stāvoklis), daļiņām ir nominālā mobilitāte. Plkst0 grādu, viskozitāte aptuveni dubultojas, uz pusi samazinot daļiņu ātrumu. Plkst-20 grādi, viskozitāte palielinās aptuveni 4 reizes, un tam ir nepieciešams proporcionāli pagarināts viļņu formas ilgums. Matemātika to paredz diezgan labi, lai gan reālie rezultāti{2}}dažkārt atšķiras atkarībā no konkrētā šķīdinātāja sastāva, ko izmanto katrs ražotājs.

Pārbaudot viena ražotāja “plašas temperatūras” prasības, palaižot paneļus pie -15 grādiem, atklājās, ka atsvaidzināšanas laiks ir pagarināts no 400 ms līdz 1100 ms. Paneļi darbojās, taču specifikācijas paredzēja daudz labāku veiktspēju aukstumā.

Darbības diapazona klasifikācija

Standarta paneļipārklāj no 0 līdz 40 grādiem ar sākotnējo veiktspēju.Paplašināta diapazona paneļirokturis no -10 grādiem līdz 50 grādiem ar mērenu viļņu formas kompensāciju.Plaši temperatūras paneļi-nepieciešams saldētavu korpusiem-darboties no -25 grādiem līdz 60 grādiem, izmantojot specializētus priekšējās plaknes lamināta materiālus, integrētu temperatūras sensoru un adaptīvu viļņu formas izvēli. Taisnībasaldētavas-pakāpesir optimizētas no -30 grādiem līdz 10 grādiem, taču tām ir noteikta augstākās kvalitātes cena.

Temperatūras kompensācija

Plašs{0}}temperatūras ESL ietver mikroshēmas temperatūras sensorus, vairākas atmiņā saglabātas viļņu formas parametru kopas un automātisku parametru atlasi, pamatojoties uz izmērīto temperatūru. Pagarināts viļņu formas darbības ilgums aukstā režīmā un samazinātas sprieguma svārstības darbam augstā -temperatūras režīmā.

Veiktspējas sods par darbību platā-temperatūras režīmā nav-triviāls. Mērījumi parāda atsvaidzināšanas laikus pie galējām temperatūrāmdubultā līdz trīskāršamtelpas{0}}temperatūras veiktspēja. Klientiem, kuri izmanto vēsu vidi, tas ir jāņem vērā savos atjaunināšanas laika aprēķinos.

Kur atšķiras ESL prasības JAUNA SADAĻA

Vispārējā “mazumtirdzniecības ESL” specifikācija aptver, iespējams, 60% no reālās pasaules izvietošanas{1}}. Atlikušie 40% ir saistīti ar specializētām prasībām, kas parādās tikai, pārbaudot konkrētus vertikālos tirgus. Tas, kas darbojas plaša patēriņa elektronikas veikalā, iespaidīgi neizdodas saldētas pārtikas noliktavā. Nākamajās sadaļās ir dokumentēta izvietošanas pieredze nozarēs, kurās tiek sabojāti standarta priekšlaicīgas pamešanas pieņēmumi.

Svaiga pārtika un pārtikas preces: dinamiskas cenas atbilst ātri bojājošajiem krājumiem

Svaigas pārtikas mazumtirdzniecība ir visprasīgākais ESL lietojums vienkārša iemesla dēļ: produkta vērtība nepārtraukti pasliktinās, kamēr tas tiek rādīts. Steiks, kas pirmdienas rītā maksā 15 $/mārciņu, trešdienas vakarā varētu būt 7 $ par mārciņu, ja tas vēl nav pārdots. Tradicionālās papīra etiķetes nevar uztvert šo vērtību līkni. ESL var-bet ieviešanas prasības būtiski atšķiras no standarta pārtikas preču cenām.

Dinamiska cenu samazināšananepieciešamas atjaunināšanas frekvences, kas dažu mēnešu laikā iztukšotu standarta ESL akumulatorus. Svaigas pārtikas nodaļa, kurā tiek veikti četri cenu atjauninājumi katru dienu-no rīta krājumi, pielāgošana pusdienlaikā, uzcenojums vakarā, atiestatīšana uz nakti-patērē akumulatoru četrreiz vairāk nekā centra-veikala etiķete, kas tiek atjaunināta reizi nedēļā. Akumulatora ķīmijas izvēle mainās no standarta CR2450 monētu elementiem uz lielākas -jaudas litija tionilhlorīda elementiem vai uzlādējamām opcijām ar induktīvām uzlādes stacijām, kas iebūvētas plauktu ķermeņos.

Derīguma termiņa displejspievieno informācijas blīvuma prasības. Vienkāršai cenu zīmei ir vajadzīgas, iespējams, 50 rakstzīmes. Svaigas pārtikas etiķetē, kurā norādīta cena, vienības cena, iepakojuma datums, pārdošanas-pēc datuma un izlietošanas-datuma, ir vajadzīgas 150+ rakstzīmes salasāmā fonta izmērā. Parādīt nekustamo īpašumu attiecīgi palielinās — 2,9 collu un 4,2 collu etiķetes kļūst par standarta, kur centra veikalam pietiek ar 2,13 collu.

Vienas pārtikas preču ķēdes svaigo jūras velšu nodaļa izvietoja 4,2 collu trīs-krāsu ESL ar integrētu NFC klientu viedtālruņa mijiedarbībai. Sarkanā akcentētā krāsa izceļ preces, kas tuvojas izpārdošanai-pēc datuma ar automātisku progresīvu cenu samazināšanu: 15% atlaide pēc 48 stundām, 30% pēc 24 stundām, 30% atlaide pēc 24 stundām, 50% reālā laika pārvaldība. sistēmas savienojamība{12}}ESL infrastruktūra būtībā kļuva par daļu no krājumu samazināšanas sistēmas, nevis tikai par cenu samazinājumu par 23% izmēģinājuma nodaļā, kas samaksāja par visu izvietošanu septiņos mēnešos.

Aukstā korpusa videiepazīstināt ar temperatūras sarežģījumiem, kas tika apspriesti iepriekš. Piena dzesētāji, kas darbojas 4 grādu temperatūrā, izraisa ievērojamu atsvaidzināšanas palēnināšanos. Gaļas gadījumi pie 2 grādiem ir sliktāki. Saldētu pārtikas produktu kastēm -18 grādos ir nepieciešami specializēti platas temperatūras paneļi, kas maksā par 40–60% vairāk nekā standarta vienības. Viens saldētas pārtikas mazumtirgotājs sākotnēji savā saldējuma nodaļā izvietoja standarta paneļus; uzlīmes kļuva nesalasāmas nedēļas laikā, jo no neatbilstošas ​​atsvaidzināšanas darba temperatūrā uzkrājās spoku attēli.

Temperatūras gradients ledusskapī rada papildu sarežģītību. Gaisa aizkaru sistēmas rada temperatūras svārstības par 8-12 grādiem starp priekšējo malu (siltāks, tuvu apkārtējā gaisa sajaukšanai) un aizmuguri (vēsāks, iztvaicētāja tuvumā). Etiķetes piena kastes priekšpusē var darboties 8 grādos, bet aizmugurē esošās etiķetes — 2 grādos, -pietiekami atšķirīgas, lai būtu nepieciešams atšķirīgs viļņu formas laiks. Sarežģītās izvietošanas ievieš temperatūras noteikšanu pēc etiķetes ar individualizētiem atsvaidzināšanas parametriem.

Ātri bojājošos krājumu izsekošanaintegrācija ir nākamā evolūcija. Kad ESL sistēmas savieno divvirzienu ar krājumu pārvaldību, etiķete kļūst par sensoru, kā arī displeju. Krājumu-noteikšana-nosakot, kad plaukta pozīcija ir tukša, pamatojoties uz pārdošanas aktivitātes trūkumu,-iespējo automātiskus brīdinājumus par papildināšanu. Viena ražošanas nodaļa samazināja-no-noliktavu gadījumus par 34%, izmantojot ESL-integrēto krājumu uzraudzību, kas maksimālās slodzes periodos atzīmēja pozīcijas, kurās netika veiktas pārdošanas aktivitātes ilgāk par 4 stundām.

Noliktavu un rūpnieciskā loģistika: mērogs maina visu

Rūpniecisko noliktavu ESL izvietošana darbojas saskaņā ar ierobežojumiem, ar kuriem mazumtirdzniecības sistēmu arhitekti saskaras reti. Pārtikas veikalā varētu būt 15 000 SKU 40 000 kvadrātpēdu platībā. Izplatīšanas centrā, kas apkalpo šo pārtikas preču ķēdi, ir 50 000+ SKU 500 000 kvadrātpēdu platībā ar 40 pēdu griestu augstumu. RF izplatīšanās modeļi, kas darbojas mazumtirdzniecības vidē ar 12-pēdu griestiem, pilnībā sabojājas noliktavā ar tērauda plauktiem, kas stiepjas līdz 35 pēdām.

Tvertnes atrašanās vietas identifikācijanepieciešamas atšķirīgas attēlojuma prioritātes nekā mazumtirdzniecības cenu zīmēm. Dominējošā informācija nav cena,{1}}tā ir atrašanās vietas kods, SKU un daudzums. Noliktavas ESL veidnēs parasti tiek rādīti atrašanās vietas identifikatori 48{5}}punktu vai lielākos fontos, kas nolasāmi no 3+ metriem, ļaujot iekrāvēju operatoriem un atlasītajiem{7}}pakas darbiniekiem noteikt atrašanās vietas, netuvojoties atkritumu tvertnei. Kontrasta attiecības prasības kļūst stingrākas, jo skatīšanās notiek mainīgā rūpnieciskā apgaismojumā-dažas ejas zem tiešās augstceltnes ķermeņiem ar 1500+ luksiem, citas ēnā pie 200 luksiem.

Izvēlēties-uz-vieglu integrācijupaplašina ESL, kas pārsniedz pasīvo displeju, iekļaujot aktīvās darbplūsmas norādījumus. LED indikatori, kas integrēti ar e-papīra displejiem, mirgo, lai liktu darbiniekiem izvēlēties atrašanās vietas. EPD parāda, ko izvēlēties; LED parāda, kur izvēlēties. Kombinētās sistēmas samazina izvēles kļūdu līmeni no tipiskā 0,5-1% diapazona līdz 0,1% vai labākam. Jaudas budžeta nobīdes-LED indikators savākšanas darbību laikā patērē vairāk enerģijas nekā e-papīra atsvaidzināšanas cikls. Akumulatoru arhitektūras attiecīgi pielāgojas, bieži pārejot uz AA litija elementiem vai vadu barošanu augstas aktivitātes vietām.

Augsta{0}}režģa videstresa RF sakaru sistēmas. Metāla plaukti rada daudzceļu traucējumus. Augstās ejas rada ēnu zonas. Viena vārteja, kas aptver 25 metrus mazumtirdzniecībā, var aptvert tikai 8-10 metrus blīvā noliktavas vidē. Vārtejas blīvums palielinās 3–4 reizes, salīdzinot ar mazumtirdzniecības izvietošanu, lai nodrošinātu līdzvērtīgu pārklājumu. Dažos noliktavas izvietojumos tiek izmantoti hibrīdtīkli — zem 1 GHz, lai iekļūtu blīvās plauktu zonās, Wi-Fi — atklātās pieturvietas zonās, ar starpprogrammatūru, kas apvieno sakaru slāni.

Autoiekrāvēji{0}}montēti mobilie displejipārstāv jaunu noliktavas ESL variantu. Tā vietā, lai fiksētu plauktu etiķetes, displeji tiek uzstādīti uz iekrāvēja mastiem un saņem reāllaika komplektēšanas norādījumus, kad operatori pārvietojas noliktavā. Šīs ierīces pastāvīgi atjaunina -atrašanās vietu, daudzumu, nākamo galamērķi-, kam nepieciešama jaudas arhitektūra, kas pilnīgi atšķiras no statisko plauktu etiķetēm. Elektroiekrāvēja elektriskās sistēmas vadu jauda ir standarta; akumulatora darbība nav dzīvotspējīga nepārtrauktām-atjaunināšanas lietojumprogrammām.

Krājumu uzskaites automatizācijaizmanto divvirzienu ESL saziņu. RFID integrācija nodrošina automātisku ciklu skaitīšanu-produktus, kas marķēti ar RFID caurlaidi, netālu no ESL ierīcēm, kas aprīkotas ar RFID lasītājiem, un krājumu uzskaiti tiek atjaunināti bez manuālas skenēšanas. Izplatīšanas centra izvietošana samazināja fizisko krājumu skaitu par 60%, izmantojot ESL-integrēto RFID ciklu skaitīšanu, kas saglabāja pastāvīgu krājumu precizitāti virs 99%.

Skarbi vides vērtējumirūpnieciskā kontekstā. IP54 putekļu un šļakatu izturība ir noliktavas ESL bāzes līnija; IP65 kļūst nepieciešams vidēs ar mazgāšanas procedūrām. Ķīmiskā izturība ir svarīga iekārtās, kas strādā ar šķīdinātājiem vai tīrīšanas līdzekļiem. Vienai automobiļu detaļu noliktavai bija vajadzīgas uzlīmes, kas ir izturīgas pret bremžu šķidrumu un transmisijas šķidruma iedarbību-standarta ESL korpusi, kas tika bojāti mēnešu laikā. Speciālie korpusi ar ķīmiskiem -izturīgiem polikarbonāta korpusiem palielināja vienības izmaksas par 35%, taču tie izrādījās būtiski izvietošanas ilgmūžībai.

Veselības aprūpe un farmācija: precizitāte nav{0}}apspriežama

Aptieku ESL izvietošana saskaras ar normatīvajām prasībām, kas nav raksturīgas parastajai mazumtirdzniecībai. Cenu noteikšanas kļūda pārtikas preču veikalā nozīmē klientu sūdzības un iespējamu juridisku ietekmi saskaņā ar cenu precizitātes likumiem. Zāļu marķēšanas kļūda aptiekā var nozīmēt pacienta kaitējumu vai nāvi. Riska profils būtiski maina sistēmas projektēšanas prioritātes.

Zāļu identifikācijas displejsprasa informācijas blīvumu, kas pārsniedz parasto mazumtirdzniecības ESL. Aptiekas plaukta etiķetē ir jānorāda: zāļu nosaukums (zīmols un vispārīgs), stiprums, zāļu forma, NDC numurs, cena, vienības cena, ražotājs un bieži vien uzglabāšanas prasības. Lai to ievietotu 2,13 collu etiķetē, ir nepieciešama rūpīga tipogrāfija-vai, biežāk, 2,9 collu vai lielāka displeja izvietošana. Dažas aptiekas izmanto 4,2 collu uzlīmes ar QR kodiem, kas ir saistīti ar pilnīgu zāļu izrakstīšanas informāciju.

Svītrkoda precizitātes pārbaudekļūst kritisks. Aptiekas darbinieki vairākas reizes skenē medikamentus izsniegšanas darbplūsmas-saņemšanas, nolikšanas plauktos, vilkšanas, pārbaudes un izsniegšanas laikā. Parādītajam ESL-svītrkodam katrā solī ir jāskenē pareizi. Tas pastiprina kontrasta attiecību prasības, kas pārsniedz mazumtirdzniecības minimumu. Pārbaudot aptieku skenēšanas iekārtas, atklājas, ka vecākiem farmaceita verifikācijas skeneriem-daži joprojām izmanto CCD tehnoloģiju, nevis mūsdienu lāzera vai attēlveidošanas skeneri{7}}, lai nodrošinātu uzticamu nolasījumu, ir nepieciešams 10:1 vai labāks kontrasts. Izvēloties paneli, ir jāņem vērā vissliktākais{11}}gadījuma skenēšanas aprīkojums instalētajā bāzē.

Kontrolējamo vielu zonasieviest fiziskās drošības prasības. II-V saraksta medikamentiem ir nepieciešama droša krātuve ar piekļuves reģistrēšanu. ESL ierobežojamo vielu skapjos ir jāintegrē ar skapju piekļuves kontroles sistēmām,{3}}kas parāda ierobežotas piekļuves indikatorus, reģistrē, kuras etiķetes bija redzamas katrā skapja atvēršanas reizē, iespējams, atspējo displeju nesankcionētas piekļuves mēģinājumu laikā. Viena slimnīcas aptieka integrēja ESL savā kontrolējamo vielu pārvaldības sistēmā, lai parādītu{5}}reāllaika krājumu uzskaiti, kas tiek automātiski atjaunināta, kad zāles tiek izsniegtas, tādējādi novēršot manuālu skaitīšanas saskaņošanu.

Medikamentu uzglabāšana ledusskapīapvieno aptieku precizitātes prasības ar aukstās{0}}ķēdes temperatūras izaicinājumiem. Vakcīnas, insulīns un noteiktas bioloģiskās vielas jāuzglabā 2-8 grādu temperatūrā. Plati-temperatūras ESL paneļi ir obligāti. Dažām aptieku saldētavu lietojumprogrammām ir nepieciešama temperatūras reģistrēšana ar ESL-integrētiem sensoriem, kas parāda pašreizējo temperatūru kopā ar informāciju par medikamentiem, nodrošinot vizuālu pārbaudi, vai uzglabāšanas apstākļi atbilst specifikācijām, neprasot personālam pārbaudīt atsevišķu uzraudzības aprīkojumu.

Slimnīcu aptieku operācijaspievienot sarežģītību ne tikai mazumtirdzniecības aptiekām. Zāļu ratiņiem, automatizētiem izsniegšanas skapjiem un satelītaptieku vietām ir atšķirīgas ESL prasības. Grozā-uzstādīšanai ESL ir nepieciešama izturīga konstrukcija, kas iztur atkārtotu transportēšanu; displejiem jāpaliek salasāmiem slimnīcu koridoros raksturīgajā dienasgaismas apgaismojumā. Automātiskai dozēšanas skapja integrācijai ir nepieciešami sakaru protokoli, kas ir saderīgi ar skapja pārvaldības programmatūru-bieži vien patentētām sistēmām ar ierobežotām trešās puses{5}}integrācijas iespējām.

Normatīvās atbilstības dokumentācijanepieciešamas audita pēdas, ko mazumtirdzniecības ESL sistēmas nodrošina reti. Slimnīcu aptieku Apvienotās komisijas akreditācijai ir nepieciešama medikamentu marķēšanas precizitātes dokumentācija. ESL pārvaldības sistēmām ir jāreģistrē katrs etiķetes atjauninājums ar laikspiedolu, lietotāja atļauju un satura izmaiņu informāciju. Vienas slimnīcu sistēmas Apvienotās komisijas apsekojumā īpaši tika pārbaudītas PMP audita liecības; mērnieks pieprasīja dokumentāciju par marķējuma precizitātes pārbaudes procedūrām par pēdējiem 12 mēnešiem.

Elektronika un augstvērtīga{0}}mazumtirdzniecība:-reāllaika konkurētspējīgas cenas

Sadzīves elektronikas mazumtirdzniecība darbojas cenu{0}}caurspīdīgā tirgū, kur klienti regulāri pārbauda konkurentu cenas viedtālruņos, stāvot veikalā. ESL vērtības piedāvājums pāriet no darbaspēka ietaupījuma uz konkurētspējīgu reaģēšanas spēju -spēju saskaņot vai pārspēt konkurentu cenas reāllaikā-, nevis gaidot nakts cenu failu atjauninājumus.

Konkurētspējīgu cenu uzraudzības integrācijasavieno ESL sistēmas ar cenu informācijas pakalpojumiem, kas nepārtraukti vāc konkurentu vietnes. Kad lielākais konkurents pazeminās cenu par vadošo viedtālruni, cenu informācijas dienests dažu minūšu laikā konstatē izmaiņas, cenu noteikšanas programma novērtē maržas noteikumus un atjauninātās cenas tiek izplatītas plauktu etiķetēs 3-10 sekunžu tīkla latentuma logā. Viens elektronikas preču mazumtirgotājs samazināja cenu{5}}par 18% pēc tam, kad savā ESL infrastruktūrā bija ieviesis konkurētspējīgu cenu saskaņošanu reāllaikā.

Bagātīgs produkta informācijas displejsatbilst lielākas atlīdzības pirkumiem, kas raksturīgi elektronikas mazumtirdzniecībā. Klients, kurš iegādājas klēpjdatoru par 1500 ASV dolāru, vēlas specifikācijas-procesoru, atmiņu, krātuvi, displeja izšķirtspēju un akumulatora darbības laiku. Lielāka formāta ESL (7,5 collu un augstāka) nodrošina specifikāciju attēlošanu, kam iepriekš bija nepieciešamas drukātas specifikāciju kartes. Daži elektronikas mazumtirgotāji izvieto kombinētus armatūru ar e-papīru cenu noteikšanai un specifikācijām, kā arī mazos LCD ekrānus reklāmas video saturam-, izmantojot katras tehnoloģijas priekšrocības.

Piederumu pielikumu displejsizmanto ESL, lai veicinātu piederumu pārdošanu. Displejs, kurā ir redzama informācija “darbojas ar:”, savieno primāros produktus ar saderīgiem piederumu-maciņiem tālruņiem, kabeļiem klēpjdatoriem, spēlēm konsolēm. Dinamiskā pielikuma cenu noteikšana var piedāvāt komplektu atlaides, kas tiek rādītas papildierīces ESL, ja primārā produkta ESL norāda krājumu līmeni, kas jāpārvieto.

Pret{0}}zādzību integrācijakļūst aktuāla{0}}augstvērtīgām precēm. ESL sistēmas var integrēt ar elektronisko izstrādājumu uzraudzību (EAS) un uz RFID{2}} balstītu krājumu izsekošanu. Ja EAS atzīme tiek noņemta bez pienācīgas deaktivizēšanas, saistītais ESL var parādīt brīdinājumu vai mainīt izskatu. Sarežģītāka ieviešana reāllaikā atjaunina krājumu skaitu,-kad produkti tiek noņemti no drošības ierīcēm, tādējādi nodrošinot tūlītēju izpratni par krājumu-trūkumu.

Produkta dzīves cikla cenaselektronikai seko paredzamiem modeļiem-izlaidiet augstākās kvalitātes cenas, konkurētspējīgas vidējās-cenas, klīringa cenas--dzīves beigām. ESL nodrošina automatizētas dzīves cikla cenu noteikšanas kārtulas, kas pielāgo peļņas normas, pamatojoties uz produkta vecumu, krājumu līmeņiem un turpmākajiem produktu palaišanas grafikiem. Kad tiek palaists jauns iPhone tālrunis, iepriekšējās paaudzes ESL automātiski tiek atjaunināts ar klīringa cenu saskaņā ar iepriekš-noteiktiem maržas noteikumiem, bez manuālas iejaukšanās.

Demo vienības vadībaelektronikas mazumtirdzniecībā izmanto ESL variantus, kas paredzēti produktu displeja ķermeņiem. Šīs vienības bieži integrējas ar drošības saitēm, enerģijas pārvaldības sistēmām un interaktīviem kioskiem. Displejā var tikt rādītas cenas, kad tas ir dīkstāvē, un pārslēgties uz izceltajām funkcijām, kad klienti mijiedarbojas ar demonstrācijas produktu. Dažās implementācijās tiek izmantoti tuvuma sensori, lai noteiktu klientu klātbūtni un attiecīgi atjauninātu parādīto saturu.

Rūpnieciskās daļas un MRO: ilgstošas{0}}uzskaites problēmas

Tehniskās apkopes, remonta un ekspluatācijas (MRO) izplatītāji un rūpniecisko daļu piegādātāji pārvalda krājumu profilus, kas radikāli atšķiras no patēriņa mazumtirdzniecības. Tipisks MRO izplatītājs pārnēsā 100,000+ SKU ar garu-izplatīšanu-20% SKU rada 80% ieņēmumu, savukārt 80% SKU ir izvietoti ar minimālu kustību. Tradicionālās marķēšanas pieejas ir ekonomiskas neveiksmes, ja etiķetes uzturēšanas izmaksas pārsniedz produkta peļņu, kas paredzēta lēnām kustīgām precēm.

Liela-SKU-skaita ekonomikamaiņa ESL ROI aprēķini. Pārtikas preču mazumtirdzniecībā ESL atmaksāšanās galvenokārt nāk no darbaspēka ietaupījumiem cenu izmaiņu dēļ. MRO izplatīšanā atmaksāšanās tiek nodrošināta, uzlabojot krājumu precizitāti un samazinot novecošanos lēni{2}}kustīgajiem krājumiem. Stiprinājumu izplatītājs samazināja krājumu norakstīšanu-par 31% pēc ESL-integrētās krājumu izsekošanas ieviešanas, kas identificēja lēni{7}}kustīgus krājumus reklāmas cenu noteikšanai pirms novecošanas.

Tehnisko specifikāciju displejsprasības vairāk atgādina aptieku nekā pārtikas preces. Rūpnieciskajām daļām ir jārāda izmēru specifikācijas, materiālu kategorijas, sertifikāti un saderības informācija. Gultņu izplatītāja ESL parāda: daļas numuru, ražotāju, urbuma diametru, ārējo diametru, platumu, ātruma novērtējumu, slodzes reitingu un piemērojamās specifikācijas (ISO, ABEC utt.). Informācijas blīvuma prasības virzās uz lielākiem displejiem un rūpīgu tipogrāfisku dizainu.

Tvertņu atrašanās vietas sistēmasdetaļu izplatīšanā bieži izmanto patentētas atrašanās vietas kodēšanas shēmas, kas izstrādātas gadu desmitiem ilgas darbības laikā. ESL integrācijai ir jāatbilst mantotajiem atrašanās vietas formātiem, vienlaikus potenciāli nodrošinot migrāciju uz standartizētu atrašanās vietu kodēšanu. Izmaiņu pārvaldība kļūst tikpat nozīmīga kā tehniskās ieviešanas{2}}noliktavas darbinieki, kuri ir pieraduši pie atrašanās vietas kodiem, kurus viņi ir izmantojuši 20 gadus, pretojas formāta izmaiņām neatkarīgi no sistēmas iespējām.

Klienta{0}}termināļidetaļu letes gūst labumu no ESL integrācijas. Kad klients pieprasa detaļu, letes darbinieki jautā sistēmai, un ESL displeji uzglabāšanas vietā iedegas vai parāda saņemšanas instrukcijas. Daži detaļu izplatītāji ir ieviesuši darbplūsmas “nogādāt uz letes”, kur ESL displeji atkritumu tvertņu vietās parāda atlases instrukcijas un skaitītāja personāla vārdus, nodrošinot vairākas vienlaicīgas klientu apkalpošanas mijiedarbības ar skaidru savākšanas identifikāciju.

Komplektācijas un montāžas darbībasizmantojiet ESL, lai vadītu komponentu izvēli vairāku{0}}detaļu komplektiem. Hidrauliskās sistēmas komplektā var ietilpt sūknis, motors, vārsti, veidgabali, šļūtene un šķidrums,{2}}kas tiek glabāti dažādās noliktavas vietās. ESL displeji katrā vietā parāda komplekta pasūtījumu, nepieciešamos daudzumus un pabeigšanas statusu. Integrācija ar montāžas dokumentāciju parāda darba instrukcijas kopā ar komponentu identifikāciju.

Piegādātāja{0}}pārvaldītie krājumi (VMI)programmas izmanto ESL redzamības kopīgošanai. Kad piegādātāji pārvalda krājumu līmeni klientu atrašanās vietās, ESL var parādīt papildināšanas statusu, ienākošo sūtījumu datumus un krājumu pieejamību. Šī pārskatāmība atbalsta tieši--laika ražošanas programmas, kurām nepieciešama uzticama detaļu pieejamība bez liekiem krājumiem.

ESL pret alternatīvajām displeja tehnoloģijām JAUNA SADAĻA

ESL izvēle nav tikai labākā e-papīra paneļa izvēle. Tas ir par lietojumprogrammai pareizās displeja tehnoloģijas izvēli.E-papīrssacenšas arLCD plauktu displeji, segmentu displeji un tradicionālās papīra uzlīmes-katrai ar atšķirīgiem veiktspējas raksturlielumiem, izmaksu struktūrām un pielietojuma iespējām. Sekojošā analīze nodrošina tehnisko pamatu tehnoloģiju izvēles lēmumiem.

E-Papīra (EPD) elektroniskās plauktu etiķetes

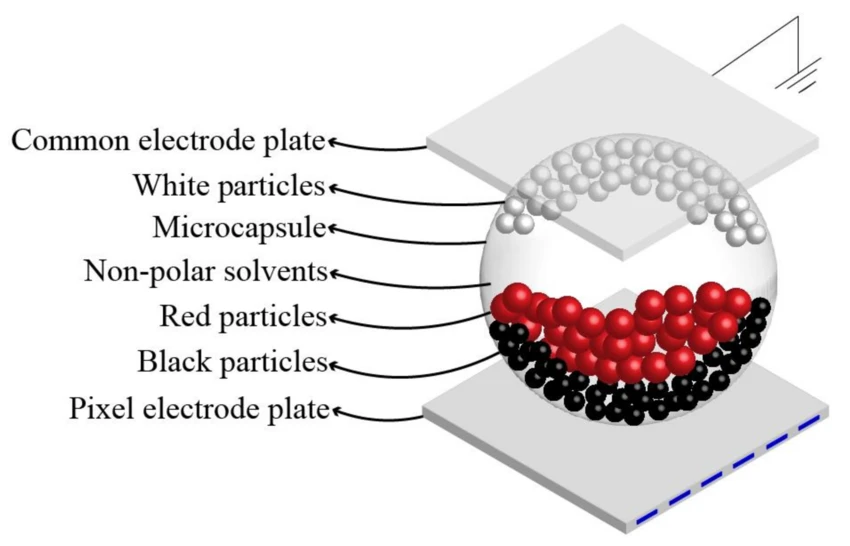

Darbības princips: Elektroforētiskā daļiņu migrācija mikrokapsulas suspensijā zem elektriskā lauka. Bistabils{1}}uztur attēlu bez strāvas.

Stiprās puses: nulles enerģijas patēriņš statiskā stāvoklī (patiesa bistabilitāte), lieliska nolasāmība apkārtējā apgaismojumā, plaši skata leņķi (170 grādi+), papīram līdzīgs izskats, kas dabiski iekļaujas mazumtirdzniecības vidē, vairāku-gadu akumulatora darbības laiks no monētu elementiem, salasāmība saules gaismā āra un augstas{4}}spilgtības lietojumprogrammām.

Ierobežojumi: lēna atsvaidzināšana (300-2000 ms pilnīgai atjaunināšanai), ierobežota krāsu iespēja (1–4 krāsas komerciāliem produktiem, pilnkrāsu parādīšanās), dublēti artefakti, kuriem nepieciešama periodiska pilnīga atsvaidzināšana, aukstās temperatūras veiktspējas pasliktināšanās, augstākas sākotnējās vienības izmaksas nekā LCD alternatīvām.

Izmaksu struktūra: displeja moduļi 3–15 $ atkarībā no izmēra un krāsu iespējām; komplektējiet ESL vienības ar kontrolieri, komunikāciju, korpusu un akumulatoru 8-40 USD; infrastruktūra (vārtejas, pārvaldības programmatūra) pievieno USD 0,50–2 par katru etiķeti tipiskām izvietošanām.

Optimāli pielietojumi: uz cenu{0}}centrēta mazumtirdzniecības etiķete ar neregulāriem atjauninājumiem (pārtikas preces, vispārējās preces, aptiekas), āra vai augsta-apgaismotā-vide, izvietošana, kurā prioritāte ir akumulatora ilgmūžībai, nevis atjaunināšanas ātrumam, lietojumprogrammas, kurām nepieciešams papīrs,{3}}piemēram, estētika.

LCD plauktu displeji

Darbības princips: Šķidro kristālu gaismas modulācija ar LED fona apgaismojumu. Nepieciešama nepārtraukta jauda fona apgaismojumam; displeja stāvoklis netiek uzturēts bez strāvas padeves.

Stiprās puses: ātra atsvaidzināšana (60 Hz standarts, piemērota video), pilna krāsu iespēja ar miljoniem krāsu, augsts spilgtums, lai-piesaistītu reklāmas, iespēja parādīt video un animāciju, nobriedusi tehnoloģija ar plašu piegādātāju ekosistēmu.

Ierobežojumi: Nepārtraukts enerģijas patēriņš (3-15 W tipiskiem displejiem ar plaukta malām), slikta apkārtējā apgaismojuma veiktspēja (izplūdušais izskats spilgtā mazumtirdzniecības vidē), skata leņķa ierobežojumi (±60 grādi, tipiski pirms krāsu maiņas), fona apgaismojuma kļūme ir izplatīts kļūmes režīms, nepieciešama vadu strāvas infrastruktūra.

Izmaksu struktūra: displeja moduļi $ 15-50 atkarībā no izmēra; pilni tīkla plauktu displeji $ 50-200; uzstādīšanas izmaksas bieži pārsniedz aparatūras izmaksas enerģijas infrastruktūras prasību dēļ.

Optimāli pielietojumi: reklāmas beigu vāciņi, kuros animācija piesaista uzmanību, video{0}}reklāmas displeji,-ierobežota laika reklāmas kampaņas, vides ar kontrolētu apgaismojumu (tirdzniecības centru interjeri, lidostu veikali), lietojumprogrammas, kurās jau pastāv enerģijas infrastruktūra.

Segmentu LCD displeji

Darbības princips: vienkārši šķidro kristālu segmenti (piemēram, kalkulatora displeji), ko darbina īpaši segmentu draiveri. Ļoti maza jauda, ​​bet ierobežota ar iepriekš-definētām rakstzīmju kopām.

Stiprās puses: Īpaši zemas izmaksas (0,50–2 ASV dolāri par displeju), ļoti zems enerģijas patēriņš (mikroampēri statiskam displejam), plašs temperatūras diapazons, vienkārša braukšanas elektronika, pierādīta uzticamība vairāku gadu desmitu laikā.

Ierobežojumi: Fiksēti segmentu modeļi ierobežo attēlojamo saturu (parasti tikai cipari un ierobežotas rakstzīmes), nav grafikas iespēju, ierobežotas izmēra iespējas, estētiski datēts izskats, katrai rakstzīmei ir nepieciešams īpašs segmenta raksts.

Izmaksu struktūra: displeja moduļi, kuru apjoms ir mazāks par 1 $; pilnīgas cenu displeja vienības $ 2-5; minimālas infrastruktūras izmaksas.

Optimāli pielietojumi: tīrs skaitlisks cenu attēlojums, kur nav nepieciešama satura elastība, ārkārtēja izmaksu-sensitīva izvietošana, liela-apjoma lietojumprogrammas, kurās prioritāte ir vienības ekonomika, nevis spēja, izvietošana skarbā vidē, kur sarežģīta elektronika rada uzticamības risku.

Papīra uzlīmes (manuālas)

Darbības princips: Apdrukātas papīra uzlīmes, kas ievietotas plastmasas turētājos vai pielīmētas tieši pie plauktu malām. Veikala darbinieki manuāli atjaunināja.

Stiprās puses: Zemākās tehnoloģiju izmaksas (faktiski nulles displeja aparatūrai), neierobežota grafiskā elastība, nav kļūdu elektronikas, nav infrastruktūras prasību, pazīstama darbplūsma mazumtirdzniecības personālam.

Ierobežojumi: darbietilpīgs-atjaunināšanas process (15-30 sekundes katrai etiķetei pieredzējušiem darbiniekiem), kļūdu iespējamība (parastā mazumtirdzniecībā cenu precizitātes problēmas tiek lēstas 5–15%), materiālu un drukas izejmateriālu izmaksas, ierobežota iespēja veikt straujas cenu izmaiņas, vides atkritumi no etiķešu likvidēšanas.

Izmaksu struktūra: uzlīmju turētāji USD 0,10-0,50 katrs; papīra etiķetes 0,01 $-0,05 $ katra; pastāvīgās darbaspēka un materiālu izmaksas parasti pārsniedz ESL dzīves cikla izmaksas 2–4 gadu laikā lietojumprogrammām ar augstu atjaunināšanas biežumu.

Optimāli pielietojumi: ļoti mazas mazumtirdzniecības darbības, kur darbaspēka izmaksas ir niecīgas (īpašnieku{0}}pārvaldītie veikali), ārkārtīgi zemas atjaunināšanas vide, īslaicīga vai uznirstoša mazumtirdzniecība, kur ieguldījumi infrastruktūrā nav pamatoti, lietojumprogrammas, kurām nepieciešami neparasti fiziski formāti, kas nav pieejamas elektroniskajās opcijās.

Tehnoloģiju atlases ietvars

Lēmuma kritēriji displeja tehnoloģijas izvēlei ietver vairākus faktorus, kas ir jāizvērtē atbilstoši lietojuma prioritātēm:

Atjaunināšanas biežumsspēcīgi ietekmē tehnoloģiju izvēli. Lietojumprogrammas ar mazāk nekā iknedēļas atjauninājumiem reti attaisno ESL ieguldījumus; papīra etiķetes joprojām ir ekonomiskas. Lietojumprogrammas ar ikdienas atjauninājumiem sasniedz ESL līdzsvaru 2–3 gadu laikā. Lietojumprogrammas ar vairākiem ikdienas atjauninājumiem dod priekšroku ESL ekonomikai.

Satura sarežģītībaietekmē tehnoloģiju izvēli. Tīrs ciparu cenu displejs var izmantot segmenta LCD ar viszemākajām izmaksām. Cenas un ierobežots teksts (produktu nosaukumi, vienības cenas) ir piemērotas e-papīram ESL. Bagātīgam grafiskam saturam vai video ir nepieciešams LCD, neskatoties uz augstākām enerģijas izmaksām.

Vides apstākļiierobežot iespējas. Augsta apkārtējā gaisma (āra, logi, spilgts mazumtirdzniecības apgaismojums) veicina e-papīra atstarojošo displeju. Kontrolēta apgaismojuma vide var efektīvi izmantot LCD. Ekstrēmām temperatūrām (ledusskapī, ārā) ir nepieciešami atbilstoši paneļa novērtējumi neatkarīgi no tehnoloģijas izvēles.

Enerģijas infrastruktūras pieejamībabieži nosaka iespējamību. Vietās, kur nav pieejama jauda vai kur ekspluatācijas jauda būtu pārmērīgi dārga, galvenokārt nosaka ESL, kas darbojas ar akumulatoru{1}}. Vietās, kurās jau ir izveidota energoapgādes infrastruktūra (iepriekš norādītās -plauktu apgaismojuma shēmas), var apsvērt LCD opcijas.

Kopējo īpašumtiesību izmaksu analīzejāapsver:

Šie skaitļi ievērojami atšķiras atkarībā no vietējām darbaspēka izmaksām, atjaunināšanas biežuma un izvietošanas mēroga. Attīstītās ekonomikas darba tirgos aprēķins parasti dod priekšroku priekšlaicīgai pamešanai, ja atjaunināšanas biežums pārsniedz 1-2 reizes nedēļā.

Hibrīda izvietošanas stratēģijas

Tikai daži mazumtirgotāji izvieto vienu displeja tehnoloģiju visās lietojumprogrammās. Hibrīdās stratēģijas saskaņo tehnoloģiju ar lietojumprogrammu prasībām vienā mazumtirdzniecības vidē:

E-papīrs par cenu, LCD reklāmaiizmanto ESL ikdienas cenu noteikšanai visā veikalā, vienlaikus izvietojot LCD ekrānus gala vāciņos, kases zonās un reklāmas vietās, kur video iespējas un augsts spilgtums piesaista klientu uzmanību. Šī pieeja aptver ESL efektivitātes priekšrocības lielākajai daļai etiķešu, vienlaikus saglabājot reklāmas elastību tur, kur tas ir vissvarīgākais.

Segmentējiet LCD cenu, bet e{0}}papīrs informācijaiizvieto lētus segmentu displejus tīri skaitliskai cenu noteikšanai, vienlaikus izmantojot lielākus e-papīra displejus, lai iegūtu detalizētu informāciju par produktu, ja satura sarežģītība attaisno izmaksu piemaksu. Šī pieeja samazina izmaksas par liela-apjoma pamata etiķetēm, vienlaikus nodrošinot bagātīgu informācijas attēlojumu, kur klienta vērtība attaisno ieguldījumu.

Temperatūras{0}}zonas tehnoloģiju saskaņošanaizvieto standarta ESL apkārtējās vides mazumtirdzniecības zonās, vienlaikus izmantojot plašus{0}}temperatūras variantus dzesēšanas zonās un, iespējams, izvēloties izturīgāku segmentu displejus saldētavu daļās, kur pat plata-temperatūras e-papīra veiktspēja kļūst nenozīmīga. Tehnoloģiju izvēle notiek saskaņā ar vides prasībām, nevis piemērojot vienotas specifikācijas.

Mērogojiet-atbilstošu infrastruktūruvar izmantot ESL ar pilnu tīkla infrastruktūru lielos{0}}formāta veikalos, vienlaikus izvietojot atsevišķus segmentu displejus vai pat papīra uzlīmes mazāka formāta veikalos, kur investīcijas infrastruktūrā nav ekonomiskas. Tehnoloģiju izvēlē tiek ņemts vērā izvietošanas apjoms, kā arī tehniskās prasības.

Jaunās tehnoloģijas

Ātrgaitas{0}}EPD izpēte

Laboratorijas demonstrācijas ir sasniegtas75 Hz atsvaidzes intensitāteuz e-papīra paneļiem-, kas tuvojas LCD teritorijai. Šīs demonstrācijas nozares konferencēs ir patiesi iespaidīgas, taču ražošanas izvietošana joprojām ir tālu.

Galvenās pamattehnoloģijas ietveršķidro kristālu piedevaskas papildina elektroforēzes šķidrumu ar savienojumiem, kas izraisa pretplūsmas efektus. Pētījumu raksti ziņo par 2,8 reizes ātruma uzlabošanos, vienlaikus samazinot piedziņas spriegumu par 50%.Plānas-plēves priekšpuses-plaknes laminātisamazināt daļiņu migrācijas attālumu.Jauni nanodaļiņu preparātioptimizēt virsmas uzlādes raksturlielumus un samazināt hidrodinamisko rādiusu. Unmašīnmācīšanās-optimizēta viļņu formas ģenerēšanapielāgojas reāllaikā{0}}stāvokļa un vides apstākļu attēlošanai.

Šīs tehnoloģijas joprojām tiek izstrādātas. Ražošanas ESL produktu precizēšana, pamatojoties uz laboratorijas rezultātiem, nav ieteicama.

Krāsu E{0}}Papīra attīstība

E Tintes galerija 3tehnoloģija parāda, kur virzās krāsu EPD. Melnbaltā atsvaidzināšana ir samazinājusies līdz350 ms, mazāk nekā 2000 ms iepriekšējās paaudzēs. Ātrs krāsu režīms hits500 ms. Darbojas standarta krāsu režīms750-1000 ms. Joprojām ir nepieciešams vislabākās kvalitātes krāsu režīms1500 ms.

Krāsu EPD noteiktām lietojumprogrammām pāriet no "tik tikko lietojama" uz "praktiski dzīvotspējīgu". Gaidiet nepārtrauktus uzlabojumus, taču vienkrāsains saglabās ātruma un jaudas priekšrocības neierobežotu laiku, jo ir būtiskas daļiņu fizikas atšķirības.

Veiktspējas specifikācijas sistēmas projektēšanai

Minimālās dzīvotspējīgās specifikācijas

Vispārējam mazumtirdzniecības plauktu marķējumam šie skaitļi apzīmē grīdu:

Atsvaidzināšanas laiksglobālajam režīmam vajadzētu sasniegt 2000 ms vai labāku, daļējam režīmam — 500 ms vai labāku.Kontrasta attiecībajāpārsniedz 8:1.Izšķirtspējajāsasniedz vismaz 100 DPI.Skata leņķisjābūt 170 grādu vai plašākam.Darba temperatūras diapazonsjāaptver no 0 līdz 40 grādiem.Akumulatora darbības laiksvajadzētu pārsniegt 5 gadus, veicot 2 atjauninājumus dienā.

Uzlabotas specifikācijas

Prasīgām lietojumprogrammām-bieži atjauninājumi, saldētava, reklāmas saturs-specifikācijas ir stingrākas:

Atsvaidzināšanas laiksvajadzētu sasniegt 1000 ms globālai, 300 ms daļējai.Kontrasta attiecībavajadzētu pārsniegt 12:1.Izšķirtspējavajadzētu sasniegt 120 DPI vai augstāku.Krāsu spēja(3-4 krāsas) kļūst aktuāla.Darba temperatūras diapazonsjābūt no -25 grādiem līdz 50 grādiem.Akumulatora darbības laiksvajadzētu pārsniegt 3 gadus, veicot 4 atjauninājumus dienā.

Specifikācijas apstiprināšana

Pārdevēja specifikācijas ir jāpārbauda reālos apstākļos. Tas nav obligāti,-ir konstatētas būtiskas atšķirības starp datu lapas prasībām un ražošanas veiktspēju.

Pārbaudiet atsvaidzināšanas laiku minimālajā un maksimālajā darba temperatūrā, ne tikai istabas temperatūrā. Apstipriniet kontrasta attiecību faktiskajos veikala apgaismojuma apstākļos, nevis laboratorijas apgaismojumā. Apstipriniet akumulatora darbības laika prognozes ar paredzēto atjaunināšanas biežumu un satura veidu-pārdevēja prognozēs parasti tiek pieņemts vislabākais-gadījuma scenārijs. Pārbaudiet sistēmas -līmeņa atjaunināšanas latentumu ar mērķa etiķešu skaitu, lai nodrošinātu atbilstošu tīkla arhitektūras mērogošanu.

Tehnoloģiju saskaņošana ar lietojumu

Elektronisko plauktu etiķešu tehnoloģijas izvēle galu galā ir saistīta ar iespēju saskaņošanu ar prasībām. Elektroforētisko displeju fizika nosaka stingras robežas-atsvaidzes intensitātei, temperatūras jutībai, dubļu izturēšanās darbībai-, kuras nepārsniegs nekāda optimizācija. Izpratne par šīm robežām nodrošina reālistisku sistēmas dizainu un atbilstošu tehnoloģiju izvēli.

Izvietojumiem, kuros ierobežojumi ir piemēroti lietojumprogrammai, -mērena atjaunināšanas biežums, darbība apkārtējās vides temperatūrā, cena-koncentrēts saturs-ESL nodrošina pārliecinošu vērtību, samazinot darbaspēku, uzlabojot cenu noteikšanas precizitāti un nodrošinot darbības elastību. Lietojumprogrammām, kas pārkāpj ESL ierobežojumus, piemērotākas var būt-augstas-frekvences atjauninājumi, ārkārtējas temperatūras, bagātinātas multivides saturs-alternatīvas tehnoloģijas vai hibrīda pieejas.

Tehnoloģija turpina attīstīties. Atsvaidzināšanas biežums pakāpeniski uzlabojas. Krāsu iespējas paplašinās. Temperatūras diapazoni paplašinās. Bet fundamentālā fizika paliek. Veiksmīgai ESL izvietošanai ir jāstrādā šo ierobežojumu ietvaros, nevis jāizliekas, ka tie neeksistē.
