Svars nogalina vairāk projektu nekā budžets.
Caurspīdīgi ekrāni sver3-12 kg/m²un skrien apkārt10 mm biezs. Tradicionālie ekrāni ar skapjiem sver30-50 kg/m²un izmērīt50-150 mm dziļumā. Mantojuma ēka ar oriģināliem logiem bieži vien nevar izturēt tradicionālo LED svaru bez tērauda stiegrojuma, kas iznīcinātu mantojuma sarakstus. Caurspīdīgie ekrāni tiek montēti tieši uz iekšējām stikla virsmām bez konstrukcijas. Uzstādīšana aizņem dienas, nevis mēnešus.
Mazumtirdzniecības ķēde ar 500 stikla vitrīnām izklāja caurspīdīgus ekrānus visā tīklā, nepieskaroties ēku konstrukcijām. Mēģinot to pašu ar tradicionālajiem ekrāniem, katrā vietā būtu nepieciešama pielāgota strukturālā inženierija-projekta joma, kas nogalina lielāko daļu priekšlikumu, pirms tie sasniedz galīgo budžeta apstiprinājumu.
Ko mēs patiesībā salīdzinām
Gadu desmitiem tradicionālie LED ekrāni bija visur{0}}stadionu tablo un mazumtirdzniecības izkārtnes. Viņi strādāja labi: spilgtas, precīzas krāsas, uzticamas. Bet viņi nāca ar kompromisu, ko neviens nevarēja izveidot: katrs ekrāns būtībā bija siena. Bloķēta gaisma, bloķēti skati, aizņēma vietu.
Caurspīdīga gaismas diode apvērš šo vienādojumu. Pavisam cita preču kategorija.

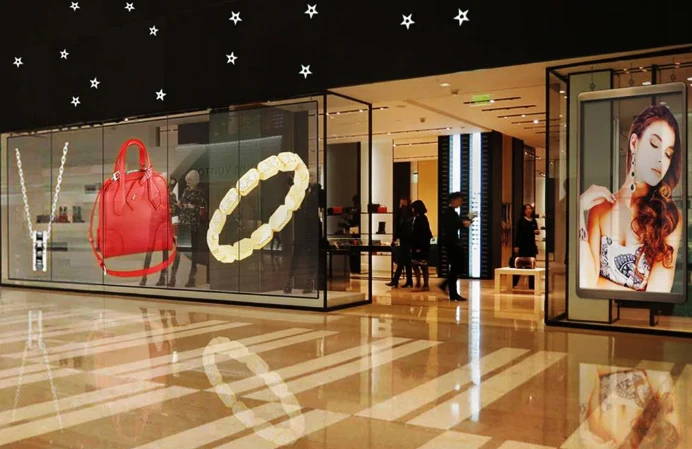

Mazumtirdzniecības lietojumprogramma šobrīd ir tas, kas visvairāk veicina izaugsmi. Skatlogi vienmēr ir bijuši galvenais nekustamais īpašums. Jūs vēlaties vienlaikus rādīt produktus un veikt akcijas. Tradicionālā gaismas diode liek izvēlēties-ekrānu vai logu. Caurspīdīgā gaismas diode pilnībā novērš šo izvēli. Klienti vienlaikus redz reklāmas saturu un preces. Nike un Zara vadošās vietas to saprata agri. Šis vienreizējās lietošanas gadījums izskaidro, kāpēc caurspīdīgā LED piecu gadu laikā no nišas zinātkāres kļuva par nopietnu komerciālu apsvērumu.
Kā tie tiek būvēti
Tradicionālie ekrāni piešķir prioritāti vienai lietai: pēc iespējas vairāk pikseļu pieblīvēšanai noteiktā apgabalā. LED mikroshēmas-vaiSMD (virsmas montāžas ierīce), COB (čips uz kuģa), vai vecāksDIP (Dual In{0}}line Package)formātā-nostipriniet cieši uz PCB substrātiem. Melna maska vai epoksīda pārklājums pārklāj visu, lai absorbētu apkārtējo gaismu un palielinātu kontrastu.
Rezultāti runā paši par sevi. COB paneļi sasniedz augstāko kontrasta attiecību20,000:1. Pikseļu soļi ir tikpat labi kāP0,6 mm4K un 8K displejiem. Āra bloki spiež10 000 nitu.
Bet tradicionālie LED ekrāni bloķē 100% gaismas, kas iet caur tiem. Tās ir digitālās sienas. Lieliski piemērots triecienam, šausmīgs visam, kam nepieciešams redzēt cauri.

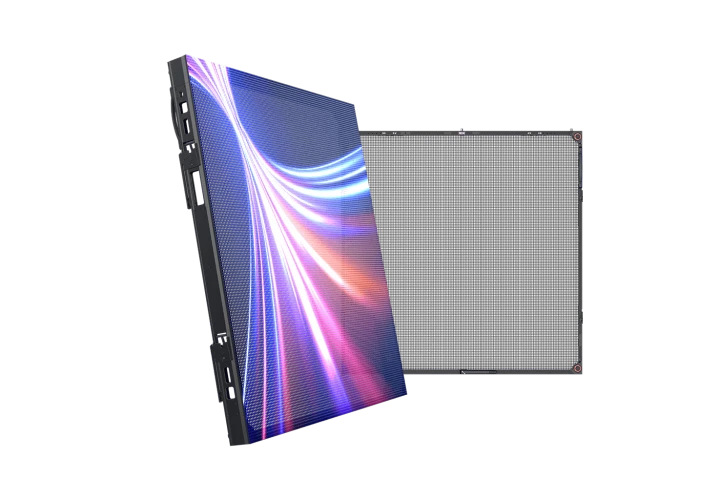

Caurspīdīgi ekrāni sākas no pretējā gala. Tā vietā, lai palielinātu pikseļu skaitu, tie ir veidoti tā, lai ļautu cauri gaismu, vienlaikus saglabājot pieņemamu attēla kvalitāti. Pastāv trīs galvenās pieejas.sloks{0}}balstīts dizainsievietojiet LED mikroshēmas uz šaurām alumīnija vai PCB sloksnēm ar atstarpēm starp tām -gaisma iziet cauri spraugām, sasniedzot 60–90% caurspīdīgumu atkarībā no atstatuma.Filmas{0}}versijasiestrādājiet mikro{0}}LED īpaši plānās caurspīdīgās substrātos (apmēram 4 mm biezas, sver 3–6 kg/m²), kas pielīp tieši pie esošā stikla.Stikla{0}}integrēti dizainisviestmaižu LED elementi starp diviem stikla slāņiem, pārvēršot arhitektūras stiklu par displeja virsmu.
Vairāk atstarpju starp sloksnēm nozīmē vairāk gaismas, bet mazāk pikseļu uz kvadrātmetru. Katrs caurspīdīgs ekrāns ir kompromiss starp šīm divām lietām.

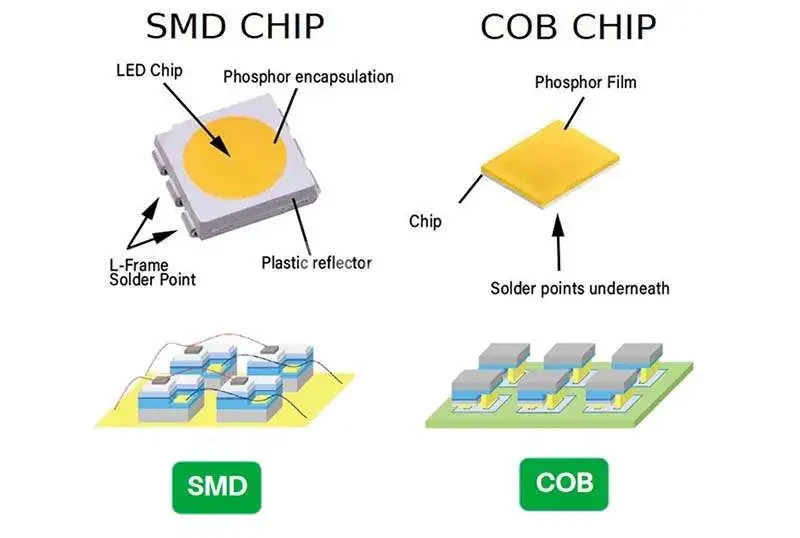

LED iepakojuma veidi
SMD-Virsmas montāžas ierīceir pastāvējis gadu desmitiem. Atsevišķas mikroshēmas mazos plastmasas korpusos, pielodētas uz PCB. Tehnoloģija ir vienkārša, un tieši tā ir tās priekšrocība. Piegādes ķēdes ir nobriedušas, tehniķi zina, kā ar to strādāt, un, kad viena gaismas diode nomirst, to var nomainīt, nenomainot visu moduli. Šī ir pārbaudītākā un uzticamākā LED tehnoloģija: nemoderna-, pastāvīgi funkcionāla, ekonomiski izdevīga uzturēšana. Kontrasts sēž apkārt1,200-1,800:1. Lielākā daļa vienību ilgst apmēram50 000 stundaspirms spilgtums manāmi samazinās. Visiem P1.2 vai rupjākiem gadījumiem SMD joprojām ir noklusējuma izvēle pamatota iemesla dēļ.
COBir vieta, kur lietas kļūst interesantas{0}}un dārgas. Chip on Board pilnībā izlaiž atsevišķus plastmasas korpusus. Vairākas LED mikroshēmas tiek uzstādītas tieši uz pamatnes un pēc tam pārklātas ar vienu sveķu slāni. Inženierijas priekšrocības no turienes: siltums izkliedējas aptuveni 3x labāk (nav plastmasas korpusu, kas aiztur siltumu), kontrasts lec garām20,000:1(vienotā virsma efektīvāk absorbē apkārtējo gaismu), un kalpošanas laiks ir ilgāks100 000 stundas. Tā ir vienīgā piemērotā iespēja īpaši-smalkiem laukumiem zem P1.0. Kompromiss: ja kaut kas neizdodas, viss modulis ir jānomaina plkst200-300 USD par incidentu. Un sākotnējās izmaksas ir ievērojami augstākas. Tehnoloģija ir piemērota apraides studijām un augstākās klases uzņēmuma vidēm. Tas ir pārmērīgs ieguldījums viesnīcas vestibilā.

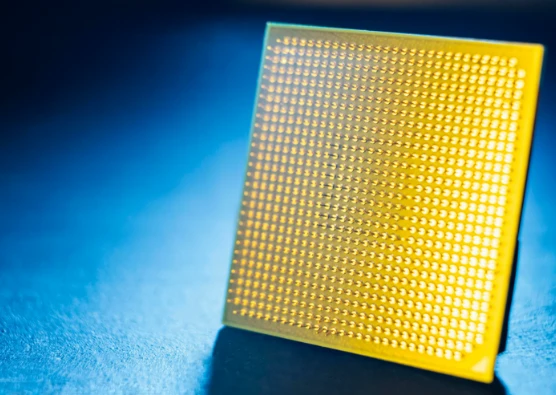

Tad irGOB-SMD ar aizsargpārklājumu. Līme uz kuģa. Tā pati pamatā esošā tehnoloģija, bet ar optiskās līmes slāni, kas pārklāj LED virsmu. Tas nodrošina labāku izturību pret fizisku kontaktu un mitrumu, vienlaikus saglabājot SMD remonta ekonomiku. Daži integratori to stingri iesaka mazumtirdzniecības vidēs ar lielu{4}}datplūsmu. Citi uzskata, ka tas nav nepieciešams lielākajai daļai lietojumprogrammu. Rezultāti atšķiras atkarībā no konkrētiem lietošanas gadījumiem.
Lielākajai daļai caurspīdīgu ekrānu tiek izmantots modificēts sloksnes{0}}sMD stiprinājums vai specializēti caurspīdīgi substrāti. Dažos augstākās klases modeļos tiek izmantota COB{2}}caurspīdīgā hibrīda pieeja.
Specifikācijas, kurām patiesībā ir nozīme (un tās, kurām nav nozīmes)
Ne visas specifikācijas ir pelnījušas vienādu uzmanību.
Caurspīdīgums
Caurspīdīgums svārstās no50% līdz 95%uz caurspīdīgiem ekrāniem atkarībā no konfigurācijas. Tradicionālie rādītāji ir 0%-, kas ir būtisks to darbības princips. Rupjāki pikseļu pikseļi nozīmē lielāku atstarpi starp LED sloksnēm, vairāk gaismas iziet cauri. Nospiediet uz P9.26, un jūs pārsniegsiet 80% caurspīdīgumu, taču tajā brīdī jūs esat piemērots tikai liela mēroga-apskatei-ēku fasādēm, kas redzamas no ielas otrās puses.
Izšķirtspēja
Izšķirtspēja ir tradicionālā LED skaidra uzvara. COB iet tikpat labi kāP0.4. Standarta SMD tradicionālie ekrāni apakšāP1.0-P1.2. Caurspīdīgie ekrāni pašlaik ir maksimāli pieejamiP2.6. Lielākā daļa AV integratoru izmanto ātru aprēķinu: dala pikseļu soli (mm) ar 0,3, lai iegūtu minimālo ērtu skatīšanās attālumu metros. Tātad P3.9 caurspīdīgam ekrānam ir nepieciešami aptuveni 13 metri, pirms pazūd pikseļu veidošanās. Tradicionālais P1.2 ekrāns izskatās ass tikai no 4 metriem.
Spilgtums
Lietošanai iekštelpās parasti tiek izvadītas caurspīdīgas gaismas diodes800–2500 nitu. Darbojas tradicionālie iekštelpu ekrāni600–1500 nitu-tik caurspīdīgam patiesībā ir priekšrocības daudzos iestatījumos. Veikalu skatlogos ir nepieciešams lielāks perforators: parasti darbojas caurspīdīgi ekrāni4000–5500 nitu. Tiešā saules gaisma ir vieta, kur joprojām dominē tradicionālie{1}}viņi5000–10 000 nitukamēr caurspīdīgie ekrāni aiz stikla cīnās zem 6000 nitiem.
Kontrasts un krāsa
Šeit dominē tradicionālais kontrasts un krāsu{0}}LED, un tas nemainīsies. Melnās maskas dizains absorbē apkārtējo gaismu, radot dziļākus melnos toņus. COB tehnoloģija publicē iepriekš norādītās laboratorijas{3}}izmērītās kontrasta attiecības20,000:1. Ja tradicionālie ekrāni rāda melnu, caurspīdīgi ekrāni parāda visu, kas atrodas aiz tiem. Konferenču telpa, autostāvvieta, dienasgaisma. Nekādas inženierijas to neatrisina-, tas ir raksturīgs gaismas caurlaidībai.
Ko jūs faktiski maksāsit
Šīs ir FOB Šenženas cenas{0}}izkraušanas izmaksas Ziemeļamerikā vai Eiropā, kas parasti palielina par 15–25%. Cenas svārstās; LED mikroshēmu izmaksas no 1. ceturkšņa līdz ceturksnim samazinājās par aptuveni 12%3 2024.
Caurspīdīgs LED
Darbojas sākuma{0}}līmeņa puses-izstarojošie paneļi$580-950/m². Vidēja-priekšējā diapazona-izstaro-kur atrodas lielākā daļa komerciālo instalāciju-$1,100-2,400/m². Caurspīdīga plēves LED iet uz$1,150-2,800/m². Hologrāfiski caurspīdīgi displeji spiež$1,400-3,200/m².
Tradicionālā LED
Āra SMD (P4-P10) ir lētākais$150-400/m². Darbojas iekštelpu SMD (P1.5-P3).$300-800/m². Precīzi COB (P0.9-P1.2) trāpījumi$1,000-2,500/m². Ultra-fine COB (P0.6 un zemāks) sākas plkst$3,000+/m².
Uzstādīšanacaurspīdīgam LED parasti ir 200 ${1}}500/m² — vienkārša montāža uz esošā stikla. Tradicionālā LED uzstādīšana maksā 500–2000 USD/m², ja ņem vērā strukturālās prasības. Šeit budžetā parādās sākumā minētā svara starpība.
Ikgadējās enerģijas izmaksas100 m² instalācijā, kas darbojas 12 stundas dienā: aptuveni 3000 ${10}}4500 $ par caurspīdīgu, 5000–7500 $ tradicionālo. Caurspīdīgi ekrāni velk par 30-40% mazāk jaudas - mazāk LED mikroshēmu uz kvadrātmetru, pasīvā dzesēšana aktīvās ventilācijas vietā.
Satura veidošanapievieno vēl vienu mainīgo, ko cilvēki aizmirst. Caurspīdīgiem displejiem ir nepieciešams saturs, kas paredzēts caurspīdīgam fonam-melnajiem laukumiem kā caurspīdīgiem.
Uzstādīšanas un apkopes realitāte
Caurspīdīgie LED ekrāni tiek uzstādīti tieši uz stikla virsmām, izmantojot līmi, magnētiskas sistēmas vai mehāniskus klipus. Lielākajai daļai lietojumu nav tērauda konstrukcijas. Laika skala: no dienām līdz nedēļām.
Tradicionālajiem LED ekrāniem ir nepieciešamas speciālas atbalsta konstrukcijas, svara slodzes aprēķini, vēja slodzes analīze ārpus telpām, būvatļaujas bieži. Laika grafiks: nedēļas līdz mēneši.
Arī apkope darbojas savādāk. Caurspīdīgajos ekrānos tiek izmantota modulāra sloksnes/paneļa nomaiņa. Sastāvdaļas ir pietiekami vieglas, lai varētu apkalpot vienu-tehniķi. Tradicionālie SMD ekrāni nodrošina atsevišķu LED nomaiņu, taču ir nepieciešami kvalificēti tehniķi ar precīzu lodēšanu -$10-15 par katru gadījumu. Tradicionālajiem COB ekrāniem ir nepieciešama moduļa līmeņa nomaiņa par USD 200-300+ par remonta gadījumu, lai gan kļūmes notiek retāk.
Kur katrs pieder
Daži projekti acīmredzami ietilpst vienā nometnē.
Caurspīdīgā LED uzvar:Stikla aizkaru sienas ēkas, kurās fasādes kļūst par mediju virsmām, saglabājot arhitektūru neskartu. Tirdzniecības centru ātriji un stikla starpsienas. Izstāžu zāles un muzeji izvieto digitālo saturu virs fiziskiem displejiem. Automobiļu izstāžu zāles. Skatuves un notikumu foni, kuros izpildītāji parādās caur ekrāniem.
Tradicionālās LED uzvaras:Āra reklāmas stendi, kuriem nepieciešams maksimāls spilgtums tiešos saules staros. Stadions tiek rādīts 50+ metru augstumā, kur smalkajam pikseļu augstumam nav nozīmes. Apraides studijas un vadības telpas, kurās krāsu precizitāte nav-apspriežama. Koncertu galvenie ekrāni simtiem kvadrātmetru platībā. Transporta mezgla informācija tiek rādīta vietās, kur caurspīdīgums neko nepievieno.
Kuru vienu?
Vai tajā ir stikls, ko vēlaties saglabāt? Vai dabiskais apgaismojums ir svarīgs telpas funkcionēšanai? Vai konstrukcija var izturēt 30-50 kg/m²? Kāds ir tipiskais skatīšanās attālums? Vai budžetā ir jārēķinās ar būvkonstrukcijām?
Pieaugošajā projektu kategorijā, kas ietver stikla arhitektūru un dabisko apgaismojumu, caurspīdīgā LED ir mainījusies no interesantas alternatīvas uz noklusējuma apsvērumu. Visam pārējam-āra stendiem, apraides studijām, stadionu displejiem-tradicionālā LED joprojām ir tieši tāda, kāda tā vienmēr ir bijusi: pārbaudīta, spilgta, rentabla un pilnīgi necaurspīdīga.
